| MOQ: | 1 조각 |
| 표준 포장: | 4 PC / 플라스틱 판, |
| 배달 기간: | 1-3 일 안에 |
| 지불 방법: | L/C, T/T, Western Union, 신용 카드 |
| 공급 능력: | 한 달에 10,000 개 |
(QSFP28-100G-ER4)

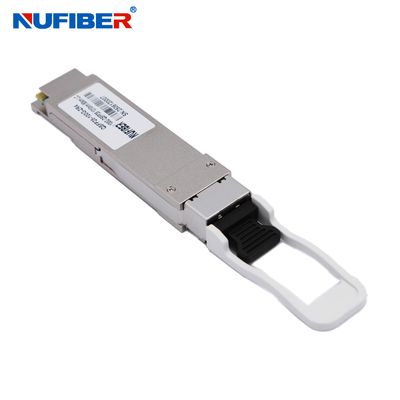

Cisco Huawei HP Juniper와 호환되는 100G QSFP28 ER4 40km 광 트랜시버 모듈
핫 플러그 가능, 듀플렉스 LC 커넥터, 단일 모드
Cisco Sfp 광섬유 트랜시버 모듈 광학용 100G QSFP28 ~ 40KM, Sfp 광 트랜시버, Qsfp 트랜시버 모듈
QSFP28-100G-ER4는 FEC(Forward Error Correction)를 사용하여 40km(FEC 없이 30km) 광 통신 애플리케이션용으로 설계된 트랜시버 모듈입니다. 이 설계는 IEEE 802.3-2012 Clause 88 표준 IEEE 802.3bm CAUI-4 칩-모듈 전기 표준 ITU-T G.959.1-2012-02 표준을 준수합니다. 이 모듈은 25.78Gbps에서 27.95Gbps 전기 데이터의 4개 입력 채널(ch)을 4개 레인 광 신호로 변환하고 이를 단일 채널로 다중화하여 100Gb/s 광 전송을 수행합니다. 반대로, 수신기 측에서는 모듈이 100Gb/s 입력을 4개 레인 신호로 광학적으로 역다중화하고 이를 4개 레인 출력 전기 데이터로 변환합니다.
4개 레인의 중심 파장은 1296nm, 1300nm, 1305nm 및 1309nm입니다. 광 인터페이스용 듀플렉스 LC 커넥터와 전기 인터페이스용 38핀 커넥터가 포함되어 있습니다. 장거리 시스템에서 광 분산을 최소화하려면 이 모듈에 단일 모드 광섬유(SMF)를 적용해야 합니다.
특징
응용 분야
광학 매개변수
| 매개변수 | 기호 | 최소 | 일반 | 최대 | 단위 | 참고 | |
| 채널당 데이터 속도 | - | 25.78125 | Gbps | ||||
| 전력 소비 | - | 2.5 | 3.5 | W | |||
| 공급 전류 | Icc | 0.75 | 1.0 | A | |||
| 제어 I/O 전압-높음 | VIH | 2.0 | Vcc | V | |||
| 제어 I/O 전압-낮음 | VIL | 0 | 0.7 | V | |||
| 채널 간 왜곡 | TSK | 150 | Ps | ||||
| RESETL 지속 시간 | 10 | Us | |||||
| RESETL 비활성 시간 | 100 | ms | |||||
| 전원 켜짐 시간 | 100 | ms | |||||
| 송신기 | |||||||
| 단일 종단 출력 전압 허용 오차 | 0.3 | 4 | V | 1 | |||
| 공통 모드 전압 허용 오차 | 15 | mV | |||||
| 전송 입력 차동 전압 | VI | 120 | 1200 | mV | |||
| 전송 입력 차동 임피던스 | ZIN | 80 | 100 | 120 | |||
| 데이터 종속 입력 지터 | DDJ | 0.1 | UI | ||||
| 데이터 입력 총 지터 | TJ | 0.28 | UI | ||||
| 수신기 | |||||||
| 단일 종단 출력 전압 허용 오차 | 0.3 | 4 | V | ||||
| Rx 출력 차동 전압 | Vo | 600 | 800 | mV | |||
| Rx 출력 상승 및 하강 전압 | Tr/Tf | 35 | ps | 1 | |||
| 총 지터 | TJ | 0.7 | UI | ||||
| 결정적 지터 | DJ | 0.42 | UI | ||||
주문 정보
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC 듀플렉스 | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC 듀플렉스 | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC 듀플렉스 | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC 듀플렉스 | 10km | DML CWDM |
| 1271~1331nm | ||||||
제품 보기
응용 분야:
포장 및 배송
|
|
