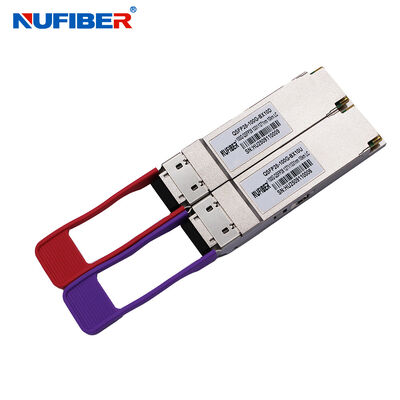

QSFP28-100G-BX10 100G QSFP28 BIDI 트랜시버 10km 싱글 LC 100G 트랜시버

QSFP28-100G-BX10 100G QSFP28 BIDI 트랜시버 10km 싱글 LC 100G 트랜시버

MOQ: 1쌍
표준 포장: 4 PC / 플라스틱 판,
배달 기간: 영업일 기준 1~3일 이내
지불 방법: L/C, T/T, Western Union, 신용 카드
공급 능력: 달 당 10,000 PC
자세한 정보
원래 장소
중국
브랜드 이름
NUFIBER
인증
CE FCC Rohs
모델 번호
QSFP28-100G-BX10U/D
데이터 속도:
100GB/s
거리:
10km
커넥터:
LC
DDM:
지원하다
섬유 종류:
단일 섬유 단일 모드
전원공급장치:
3.3V
작동 온도:
0~70℃
보증:
1년
호환성:
화웨이, 시스코, HP, H3C...
제조업자:
제품 설명

100Gb/s QSFP28 BIDI10km DDM 트랜시버



D설명

100G QSFP28 LR1 BIDI는 10km 광통신 애플리케이션을 위해 설계되었습니다. 100Gb/s 고속 데이터 통신에서 단일 모드 광섬유를 사용하는 서비스에 사용됩니다. 광 신호는 상용 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다.





P제품 특징

  • 100GBASE-LR BIDI 지원
  • PAM4를 사용한 레인 신호 속도 106.25Gb/s
  • SMF에서 최대 10km 전송
  • EML 레이저 및 PIN 수신기
  • NRZ 전기 인터페이스(CAUI-4)를 사용한 4x25.78Gb/s
  • 모듈 내 KP4 FEC 지원
  • 고속 I/O 전기 인터페이스
  • 통합 디지털 진단 모니터링 기능이 있는 I2C 인터페이스
  • 단심 LC 커넥터가 있는 QSFP28 MSA 패키지
  • 단일 +3.3V 전원 공급 장치
  • 소비 전력<3.5 W
  • 작동 케이스 온도: 0 ~ +70 °C
  • 802.3cu, SFF-8636 및 SFF-8679 표준 준수
  • 100G Lambda MSA 100G-LR1 광 사양 준수
  • EU 지침 2015/863/EU 준수

A애플리케이션

  • 데이터 센터
  • 100 기가비트 이더넷



주문 정보

부품 번호 데이터 속도(광) 레이저 광섬유 유형 거리 광 인터페이스 온도 DDMI 래치 색상
QSFP28-100G-BX20U 106.25Gbps Tx1271/Rx1331 SMF 20km LC 0~70C Y 보라색
QSFP28-100G-BX20D 106.25Gbps Tx1331/Rx1271 SMF 20km LC 0~70C Y 빨간색



I.절대 최대 정격

매개변수 기호 최소 일반 최대 단위 참고
보관 온도 TS -40 - +85 °C
공급 전압 VCC -0.5 - +4.0 V
작동 상대 습도 RH - - +85 %



II.권장 작동 조건

매개변수 기호 최소 일반 최대 단위 참고
작동 케이스 온도 TC 0 - +70 °C
전원 공급 전압 VCC 3.13 3.3 3.47 V
전송 거리 TD - - 10 km SMF 상



III.광학 및 특성

매개변수 기호 최소 일반 최대 단위 참고
송신기
중심 파장 CW 1264.5 1271 1277.5 nm
1324.5 1331 1337.5 nm
신호 속도 SR     53.125 GBd
주파수 오프셋 Foffset -100   100 ppm
평균 송신 전력 PTX -1.4 - 4.5 dBm 1
외부 광 변조 진폭 OMA 0.7 - 4.7 dBm 1
OMA에서 TDECQ를 뺀 송신 전력 OMA-TDECQ -0.7 - - dBm ER≥4.5 dB
-0.6 - - dBm ER<4.5dB
PAM4용 송신기 및 분산 아이 폐쇄(TDECQ)(최대) TDECQ - - 3.4 dBm
평균 출력 전력(레이저 꺼짐) Poff - - -30 dBm
측면 모드 억제비 SMSR 30 - - dB
소거비 ER 3.5 - - dB
RIN_OMA RIN - - -136 dB/Hz
송신기 반사율 Tref - - -26 dB
광 반환 손실 허용 오차 ORLT - - 15.6 dB
수신기
중심 파장 CW 1324.5 1331 1337.5 nm
1264.5 1271 1277.5 nm
손상 임계값 Pdamage 5.5 - - dBm 2
평균 Rx 전력 PRx -7.7 - 4.5 dBm 3
수신 전력 _OMA 외부 POMA - - 4.7 dBm

수신기 감도 _OMA 외부

TDECQ의 경우< 1.4 dB

1.4 dB ≤ TDECQ ≤ 3.4 dB의 경우

SEN _OMA - -

-6.1

–7.5 +

TDECQ

dBm 4
반사율 Ref - - -26 dB
Los Assert LosA -26 -   dBm
Los De-Assert LosDA - - -10 dBm
Los 히스테리시스 LosH 0.5 - - dB
강제 수신기 감도 _OMA 외부 SRS - - -4.1 dBm 5
강제 수신기 감도 테스트 조건:
PAM4용 강제 아이 폐쇄(SECQ)       3.4 dB 6
SECQ-10*lgCeq       3.4 dB 6

참고:

  • 광 전력은 SMF로 송신됩니다.
  • 수신기는 이 평균 전력 레벨을 가진 광 입력 신호에 지속적으로 노출되어도 손상 없이 견딜 수 있어야 합니다. 수신기는 이 입력 전력에서 올바르게 작동할 필요는 없습니다.
  • 평균 수신 전력, 각 레인(최소)은 정보 제공용이며 신호 강도의 주요 지표가 아닙니다.
  • BER= 2.4x10-4에 대해 TP3에서 PRBS31Q 또는 스크램블된 아이드 패턴을 사용하여 측정된 강제 수신기 감도.
  • IEEE Std 802.3cu에 명시된 BER에 대해 TP3(3.11 참조)에서 측정된 적합성 테스트 신호를 사용하여 측정됨
  • Ceq는 참조 이퀄라이저 노이즈 향상을 고려하는 IEEE Std 802.3-2022 조항 121.8.5.3에 정의된 계수입니다.







IV.전기적 특성

매개변수 기호 최소 일반 최대 단위 참고
송신기(모듈 입력)
입력 차동 임피던스 Rin - 100 - Ohm
차동 데이터 입력 진폭 VIN,P-P   - 900 mVpp
차동 종단 불일치(최대) D-mismatch - - 10 %
DC 공통 모드 입력 전압   -0.3 - 2.8 V
전이 시간(20%~80%) Tr Tf 10 - - ps
LPMode, Reset 및 ModSelL / Tx dis VIL -0.3 - 0.8 V
LPMode, Reset 및 ModSelL / Tx dis VIH 2.0 - VCC+0.3 V
수신기(모듈 출력)
출력 차동 임피던스 Rout - 100 - Ohm
차동 데이터 출력 진폭 VOUTP-P - - 900 mVpp
차동 종단 불일치(최대) D-mismatch - - 10 %
전이 시간, 20% ~ 80% Tr Tf 12 -   ps
ModPrsL 및 IntL/ Rx los VOL 0 - 0.4 V
ModPrsL 및 IntL/ Rx los VOH VCC-0.5 - VCC+0.3 V



V.디지털 진단

매개변수 범위 정확도 단위 보정
온도 0 ~ 70 ±3 °C 내부
전압 0 ~ Vcc ±3% V 내부
Tx 바이어스 전류 0 ~ 100 ±10% mA 내부
Tx 출력 전력 -1.4 ~ 4.5 ±3 dB 내부
Rx 입력 전력 -7.7 ~ 4.5 ±3 dB 내부



VI.통신 인터페이스 타이밍 특성

매개변수 기호 최소 최대 단위 보정 참고
초기화 시간 t_init   10 s 전원 켜짐 또는 핫 플러그 후 모듈이 완전히 작동할 때까지의 시간. 이 시간은 호스트가 2선 인터페이스를 통해 활성화한 후 전원 클래스 2 이상 모듈에 적용되며, 모든 전원 클래스 1 모듈에도 적용됩니다.









상온

LPMode Assert 시간 ton_LPMode   100 ms 호스트가 LPMode를 높게 해제한 시점부터 모듈 소비 전력이 전원 클래스 1에 도달할 때까지의 시간.
Rx LOS Assert 시간 ton_LOS   100 ms Rx 광 신호 손실부터 Rx LOS 비트가 1로 설정되고 모듈에 의해 IntL이 낮게 당겨질 때까지의 시간.
Tx Fault Assert 시간 ton_Txfault   200 ms Tx Fault 상태부터 Tx Fault 비트가 1로 설정되고 모듈에 의해 IntL이 낮게 당겨질 때까지의 시간.
Tx Disable Deassert 시간 toff_TxDis   400 ms Tx Disable 비트가 0으로 지워진 시점부터 광 출력이 공칭 값의 90% 이상으로 상승할 때까지의 시간.
Tx Disable Assert 시간 ton_TxDis   100 ms Tx Disable 비트가 1로 설정된 시점부터 광 출력이 공칭 값의 10% 이하로 떨어질 때까지의 시간.



VII.핀 다이어그램



QSFP28-100G-BX10 100G QSFP28 BIDI 트랜시버 10km 싱글 LC 100G 트랜시버 0





VIII.핀 정의

PIN 논리 기호 설명

플러그

순서

참고
1   GND 접지 1 1
2 CML-I Tx2n 송신기 반전 데이터 입력 3
3 CML-I Tx2p 송신기 비반전 데이터 출력 3
4   GND 접지 1 1
5 CML-I Tx4n 송신기 반전 데이터 입력 3
6 CML-I Tx4p 송신기 비반전 데이터 출력 3
7   GND 접지 1 1
8 LVTLL-I ModSelL 모듈 선택 3
9 LVTLL-I ResetL 모듈 리셋 3
10   VccRx 3.3V 전원 공급 수신기 2 2
11 LVCMOS-I/O SCL 2선 직렬 인터페이스 클럭 3
12 LVCMOS-I/O SDA 2선 직렬 인터페이스 데이터 3
13   GND 접지 1
14 CML-O Rx3p 수신기 비반전 데이터 출력 3
15 CML-O Rx3n 수신기 반전 데이터 출력 3
16   GND 접지 1 1
17 CML-O Rx1p 수신기 비반전 데이터 출력 3
18 CML-O Rx1n 수신기 반전 데이터 출력 3
19   GND 접지 1 1
20   GND 접지 1 1
21 CML-O Rx2n 수신기 반전 데이터 출력 3
22 CML-O Rx2p 수신기 비반전 데이터 출력 3
23   GND 접지 1 1
24 CML-O Rx4n 수신기 반전 데이터 출력 3
25 CML-O Rx4p 수신기 비반전 데이터 출력 3
26   GND 접지 1 1
27 LVTTL-O ModPrsL 모듈 존재 3
28 LVTTL-O IntL/Rx_LOS 인터럽트/Rx_LOS 3
29   VccTx +3.3 V 전원 공급 송신기 2 2
30   Vcc1 +3.3 V 전원 공급 2 2
31 LVTTL-I LPMode/TxDIS 저전력 모드/Tx_비활성화 3
32   GND 접지 1 1
33 CML-I Tx3p 송신기 비반전 데이터 입력 3
34 CML-I Tx3n 송신기 반전 데이터 출력 3
35   GND 접지 1 1
36 CML-I Tx1p 송신기 비반전 데이터 입력 3
37 CML-I Tx1n 송신기 반전 데이터 출력 3
38   GND 접지 1 1


참고:

1. GND는 QSFP28 모듈의 신호 및 공급(전원) 공통 기호입니다. 모든 것은 QSFP28 모듈 내에서 공통이며, 별도로 명시되지 않는 한 모든 모듈 전압은 이 전위를 기준으로 합니다. 호스트 보드 신호 공통 접지면에 직접 연결하십시오.

2. Vcc Rx, Vcc1 및 Vcc Tx는 수신기 및 송신기 전원 공급 장치이며 동시에 적용되어야 합니다. 호스트 카드 에지 커넥터의 호스트 측에 대해 정의된 요구 사항은 MSA에 나열되어 있습니다. 각 커넥터 핀은 최대 1000mA의 전류 정격을 가집니다.

3. 100G QSFP28 LR1 BIDI 모듈에서 Tx_DIS 및 Rx_LOS 기능을 지원하기 위한 두 개의 다목적 핀.




IX. 부분 관리 인터페이스

페이지 바이트 비트 이름 설명
00h 99 1 LP/TxDis ctrl LPMode/TxDis 입력 신호 제어. 전체 설명은 SFF8679를 참조하십시오. 0b = LPMode 1b = TxDIS
0 IntL/LOSL ctrl IntL/LOSL 출력 신호 제어. 전체 설명은 SFF-8679를 참조하십시오. 0b = IntL 1b = LOSL





X. 모듈 전원 공급 사양

100G QSFP28 LR1 BIDI는 3.3V의 전원 공급 장치가 필요합니다. 다음 그림은 저전력 모드에서의 초기 모듈 켜짐 타이밍과 호스트 시스템이 2선 인터페이스를 통해 활성화한 후의 전체 전력 모드로의 전환 타이밍을 보여줍니다. 또한 모듈에 대한 전원 공급 장치와 해당 전류 값을 보여줍니다. 모듈 전원 공급 장치는 SFF-8679 TABLE 5-6을 참조하십시오.

100G QSFP28 LR1 BIDI 돌입 전류 타이밍
