QSFP28-100G-ER4 라이트 LWDM 싱글 모드 30KM 듀얼 LC 광섬유 송신기

MOQ:	1개
표준 포장:	4 PC / 플라스틱 판,
배달 기간:	영업일 기준 1~3일 이내
지불 방법:	L/C, T/T, Western Union, 신용 카드
공급 능력:	달 당 10,000 PC

자세한 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

NuFiber

CE FCC Rohs

모델 번호

QSFP28-100G-ER4 라이트

데이터 속도:

100GB/s

1270-1330nm

30 킬로미터

섬유 종류:

단일 모드

전원공급장치:

작동 온도:

0~70℃

화웨이, 시스코, HP, H3C...

제조업자:

제품 설명

100Gb/s QSFP28 30km 트랜시버(QSFP28-100G-ER4 Lite)

듀플렉스 LC 커넥터, 단일 모드, DDM

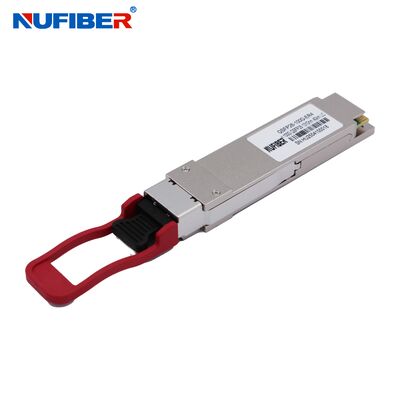

QSFP28-100G-ER4 라이트 LWDM 싱글 모드 30KM 듀얼 LC 광섬유 송신기 0

NUFIBER 100G-QSFP28-ER4 Lite는 30km 광통신 애플리케이션을 위해 설계되었습니다. 이 모듈은 4개의 광 송신기, 4개의 광 수신기 및 2선 직렬 인터페이스를 포함하는 모듈 관리 블록을 포함합니다. 광 신호는 업계 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다.

103.125Gb/s의 회선 속도 지원;
채널당 최대 25.78125Gbps의 전송 데이터 속도;
단일 모드 광섬유에서 최대 30km 전송;
LAN WDM DML 레이저 및 APD;
고속 I/O 전기 인터페이스(CAUI-4);
통합 디지털 진단 모니터링 기능이 있는 I2C 인터페이스;
듀플렉스 LC 커넥터가 있는 QSFP28 MSA 패키지;
단일 +3.3V 전원 공급 장치;

소비 전력

상업용:< 4.5W

산업용:<5.5W

온도 범위:

상업용:0°C ~+70°C

산업용:-40°C ~+85°C

EU 지침 2015/863/EU 준수;

애플리케이션

100GBASE-ER4 이더넷
100G 데이터 통신 및 통신 연결
100G 4WDM-40

주문 정보

패키지	제품 부품 번호O.	데이터 속도(Gbps)	미디어	전송 거리(km)	온도 범위(℃)		레이저	전력 소비 전력(W)
QSFP28	QSFP28-100G-ER4	103.125	SMF	40	0~70	상업용	LWDM	＜4.5
QSFP28	QSFP28-100G-ER4-D(I)	103.125	SMF	40	-40~85	산업용	LWDM	＜5.5

절대 최대 정격

매개변수	기호	최소.	최대.	단위
보관 온도	TS	-40	+85	°C
최대 공급 전압	VCC	-0.5	3.6	V
작동 상대 습도	RH		85	%

권장 작동 조건

매개변수	기호	최소.	일반	최대.	단위	참고
작동 케이스 온도	Top	0		+70	°C	QSFP28-100G-ER4
작동 케이스 온도	Top	-40		+85	°C	QSFP28-100G-ER4-(I)
전원 공급 전압	V_CC	3.13	3.3	3.47	V
전원 공급 전류	I_CC			1.36	A	QSFP28-100G-ER4
전원 공급 전류	I_CC			1.67	A	QSFP28-100G-ER4-(I)
최대 전력 소비	P_D			4.5	W	QSFP28-100G-ER4
최대 전력 소비	P_D			5.5	W	QSFP28-100G-ER4-(I)
총 비트 전송률	BR_AVE		103.125		Gb/s
채널당 비트 전송률	BR_LANE		25.78125		Gb/s
전송 거리	TD			40	km
커플링 광섬유	단일 모드 광섬유					9/125um SMF

광학 특성

매개변수	기호	최소.	일반	최대.	단위	참고
송신기
채널당 신호 속도			25.78125		Gbps
채널 파장	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
총 평균 송신 전력	P_T			12.5	dBm	1
채널당 평균 송신 전력,	Pavg	0		6.5	dBm	1
OMA, 각 채널	P_OMA	0		6.5	dBm	1
두 채널 간 송신 전력 차이(평균 및 OMA) 두 채널 간(OMA)	Ptx,diff			3	dB
평균 송신 전력(레이저 꺼짐)	P_off			-30	dBm
측면 모드 억제비	SMSR	30			dB
소거비	ER	4.5			dB
RIN20OMA	RIN			-130	dB/Hz
광 반사 손실 허용 오차	TOL			20	dB
송신기 반사율	R_T			-26	dB
광 아이 마스크	{0.25,0.4, 0.45, 0.25, 0.28, 0.4}				%	2
수신기
채널당 신호 속도			25.78125		Gbps
채널 0 중심 파장	λ0	1294.53	1295.56	1296.59	nm
채널 1 중심 파장	λ1	1299.02	1300.05	1301.09	nm
채널 2 중심 파장	λ2	1303.54	1304.58	1305.63	nm
채널 3 중심 파장	λ3	1308.09	1309.14	1310.19	nm
손상 임계값, 각 채널	Pdamage	-2.5			dBm
평균 수신 전력, 각 채널		-23		-3.5	dBm
수신기 감도, 각 채널	SEN			-16	dBm	3
Los Assert	LosA	-30			dBm
Los De-assert	LosDA			-22	dBm
Los Hysteresis	LosH	0.5			dB

광 전력은 SMF에 송신됩니다.
PRBS 2³¹-1 테스트 패턴 @25.78125, 히트율≤5E-5로 측정됨.
PRBS 2³¹-1 테스트 패턴 @25.78125 Gb/s, BER≤1E-12로 측정됨.

전기적 특성

매개변수	기호	최소.	일반	최대.	단위	참고
송신기(모듈 입력)
데이터 속도, 각 채널			25.78125		Gbps
차동 전압 피크-피크	Vpp			900	mV	1
공통 모드 전압	Vcm	-350		2850	mV
전이 시간	Trise/Tfall	10			ps	2
수신기(모듈 출력)
데이터 속도, 각 채널			25.78125		Gbps
공통 모드 노이즈, RMS	Vrms			17.5	mV
차동 출력 전압 스윙	Vout, pp			900	mV
아이 폭	EW15	0.57			UI
아이 높이	EH15	228			mV
차동 종단 저항 불일치				10	%	1
전이 시간	Trise/Tfall	12			ps

1. 1MHz에서

2. 20%~80%.

디지털 진단

매개변수	범위	단위	정확도	보정
온도	0 ~ +70	°C	±3°C	내부 / 외부
전압	3.0 ~ 3.6	V	±3%	내부 / 외부
바이어스 전류	30 ~ 100	mA	±10%	내부 / 외부
TX 전력	-1 ~ 6.5	dBm	±3dB	내부 / 외부
RX 전력	-23 ~ -3.5	dBm	±3dB	내부 / 외부

트랜시버는 2선 직렬 인터페이스(SCL, SDA)를 통해 현재 작동 조건에 대한 직렬 ID 메모리 내용 및 진단 정보를 제공합니다. 내부 보정 또는 외부 보정을 모두 포함한 진단 정보는 수신 전력 모니터링, 송신 전력 모니터링, 바이어스 전류 모니터링, 공급 전압 모니터링 및 온도 모니터링을 포함하여 구현됩니다.

핀 다이어그램

QSFP28-100G-ER4 라이트 LWDM 싱글 모드 30KM 듀얼 LC 광섬유 송신기 1

핀 설명

PIN	논리	기호	설명	플러그 순서	참고
1		GND	접지	1	1
2	CML-I	Tx2n	송신기 반전 데이터 입력	3
3	CML-I	Tx2p	송신기 비반전 데이터 출력	3
4		GND	접지	1	1
5	CML-I	Tx4n	송신기 반전 데이터 입력	3
6	CML-I	Tx4p	송신기 비반전 데이터 출력	3
7		GND	접지	1	1
8	LVTLL-I	ModSelL	모듈 선택	3
9	LVTLL-I	ResetL	모듈 리셋	3
10		VccRx	﹢3.3V 전원 공급 장치 수신기	2	2
11	LVCMOS-I/O	SCL	2선 직렬 인터페이스 클럭	3
12	LVCMOS-I/O	SDA	2선 직렬 인터페이스 데이터	3

13		GND	접지	1
14	CML-O	Rx3p	수신기 비반전 데이터 출력	3
15	CML-O	Rx3n	수신기 반전 데이터 출력	3
16		GND	접지	1	1
17	CML-O	Rx1p	수신기 비반전 데이터 출력	3
18	CML-O	Rx1n	수신기 반전 데이터 출력	3
19		GND	접지	1	1
20		GND	접지	1	1
21	CML-O	Rx2n	수신기 반전 데이터 출력	3
22	CML-O	Rx2p	수신기 비반전 데이터 출력	3
23		GND	접지	1	1
24	CML-O	Rx4n	수신기 반전 데이터 출력	3	1
25	CML-O	Rx4p	수신기 비반전 데이터 출력	3
26		GND	접지	1	1
27	LVTTL-O	ModPrsL	모듈 존재	3
28	LVTTL-O	IntL/Rx_LOS	인터럽트/Rx_LOS	3
29		VccTx	+3.3V 전원 공급 장치 송신기	2	2
30		Vcc1	+3.3V 전원 공급 장치	2	2
31	LVTTL-I	LPMode/TxDIS	저전력 모드/Tx_비활성화	3
32		GND	접지	1	1
33	CML-I	Tx3p	송신기 비반전 데이터 입력	3
34	CML-I	Tx3n	송신기 반전 데이터 출력	3
35		GND	접지	1	1
36	CML-I	Tx1p	송신기 비반전 데이터 입력	3
37	CML-I	Tx1n	송신기 반전 데이터 출력	3
38		GND	접지	1	1

GND는 QSFP28 모듈의 신호 및 공급(전원) 공통 기호입니다. 모두 QSFP28 모듈 내에서 공통이며, 별도로 명시되지 않는 한 모든 모듈 전압은 이 전위를 기준으로 합니다. 호스트 보드 신호 공통 접지면에 직접 연결하십시오.
Vcc Rx, Vcc1 및 Vcc Tx는 수신기 및 송신기 전원 공급 장치이며 동시에 적용되어야 합니다. 호스트 측 호스트 엣지 카드 커넥터에 대한 요구 사항은 MSA에 나열되어 있습니다. 커넥터 핀 각각은 최대 500mA의 전류 정격을 갖습니다.

EEPROM 정보

EEPROM 메모리 맵별 데이터 필드 설명은 다음과 같습니다.

QSFP28-100G-ER4 라이트 LWDM 싱글 모드 30KM 듀얼 LC 광섬유 송신기 2

기계적 사양 (단위: mm)

QSFP28-100G-ER4 라이트 LWDM 싱글 모드 30KM 듀얼 LC 광섬유 송신기 3
