상세 정보 |
|||
| 데이터 속도: | 100Gb/s | 파장: | 1270-1330nm |
|---|---|---|---|
| 거리: | 20km | 커넥터: | LC |
| DDM: | 지원하다 | 섬유 유형: | 단일 모드 |
| 전원 공급 장치: | 3.3V | 작동 온도: | 0~70℃ |
| 보증: | 2 년 | 호환성: | 화웨이, 시스코, HP, H3C... |
| 제조사: | 예 | ||
| 하이 라이트: | 화웨이 호환 100G QSFP28 트랜시버,100G QSFP28 LR4 광 트랜시버 모듈,LC 광 트랜시버 모듈 |
||
제품 설명

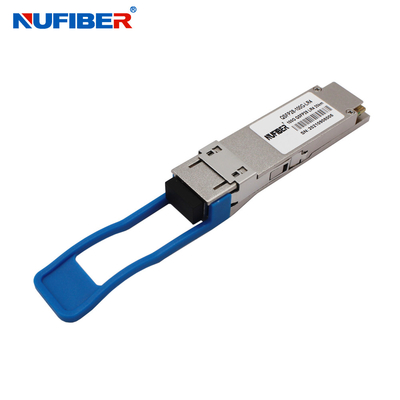

호환 화웨이 100G QSFP28 LR4 20KM LC 리셉터클 DDM 1310nm 광 트랜시버 모듈
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28 트랜시버
핫 플러그 가능, 이중 LC 커넥터, 단일 모드
1270nm, 1290nm, 1310nm 및 1330nm
설명
QSFP28-100G-LR4는 20km 광통신 애플리케이션용으로 설계된 트랜시버 모듈입니다.이 설계는 IEEE 802.3-2012 조항 88 표준 IEEE 802.3bm CAUI-4 칩 대 모듈 전기 표준 ITU-T G.959.1-2012-02 표준의 100GbASE-LR4를 준수합니다.이 모듈은 25.78Gbps ~ 27.95Gbps 전기 데이터의 4개 입력 채널(ch)을 4레인 광 신호로 변환하고 100Gb/s 광 전송을 위해 단일 채널로 다중화합니다.반대로 수신기 측에서 모듈은 100Gb/s 입력을 4레인 신호로 광학적으로 역다중화하고 이를 4레인 출력 전기 데이터로 변환합니다.
4개 레인의 중심 파장은 1270nm, 1290nm, 1310nm 및 1330nm입니다.여기에는 광학 인터페이스용 이중 LC 커넥터와 전기 인터페이스용 38핀 커넥터가 포함되어 있습니다.장거리 시스템에서 광 분산을 최소화하려면 이 모듈에 SMF(Single-Mode Fiber)를 적용해야 합니다.
특징
- 4 레인 MUX/DEMUX 디자인
- SMF를 통해 최대 20km까지 도달할 수 있는 통합 CWDM TOSA/ROSA
- 103.125Gbps의 회선 속도를 위한 100GBASE-CWDM4 및 111.81Gbps의 회선 속도를 위한 OTU4 지원
- > 100Gbps의 총 대역폭
- 이중 LC 커넥터
- IEEE 802.3-2012 조항 88 표준 준수 IEEE 802.3bm CAUI-4 칩-모듈 전기 표준 ITU-T G.959.1-2012-02 표준 ·
- 단일 +3.3V 전원 공급 장치 작동
- 내장형 디지털 진단 기능
- 온도 범위 0°C ~ 70°C
- RoHS 준수 부품
애플리케이션
- 근거리 통신망(LAN)
- 광역 네트워크(WAN)
- 이더넷 스위치 및 라우터 애플리케이션
광학 매개변수
| 매개변수 | 상징 | 분 | 보통 | 최대 | 단위 | 메모 | |
| 채널당 데이터 전송률 | - | 25.78125 | Gbps | ||||
| 전력 소비 | - | 2.5 | 3.5 | 여 | |||
| 공급 전류 | ICC | 0.75 | 1.0 | NS | |||
| 제어 I/O 전압 - 높음 | VIH | 2.0 | Vcc | V | |||
| 제어 I/O 전압-낮음 | 빌 | 0 | 0.7 | V | |||
| 채널 간 스큐 | TSK | 150 | 추신 | ||||
| RESETL 기간 | 10 | 우리를 | |||||
| RESETL 선언 해제 시간 | 100 | ms | |||||
| 전원 켜기 시간 | 100 | ms | |||||
| 송신기 | |||||||
| 단일 종단 출력 전압 허용 오차 | 0.3 | 4 | V | 1 | |||
| 공통 모드 전압 허용 오차 | 15 | mV | |||||
| 입력 차동 전압 전송 | VI | 120 | 1200 | mV | |||
| 입력 차이 임피던스 전송 | 진 | 80 | 100 | 120 | |||
| 데이터 종속 입력 지터 | 디제이 | 0.1 | UI | ||||
| 데이터 입력 총 지터 | 티제이 | 0.28 | UI | ||||
| 수화기 | |||||||
| 단일 종단 출력 전압 허용 오차 | 0.3 | 4 | V | ||||
| 수신 출력 차이 전압 | 보 | 600 | 800 | mV | |||
| Rx 출력 상승 및 하강 전압 | Tr/Tf | 35 | 추신 | 1 | |||
| 총 지터 | 티제이 | 0.7 | UI | ||||
| 결정적 지터 | 디제이 | 0.42 | UI | ||||
주문 정보
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1Gbps | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1Gbps | 1310nm | SMF | LC 듀플렉스 | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC 듀플렉스 | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1Gbps | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1Gbps | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1Gbps | CWDM | SMF | LC 듀플렉스 | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1Gbps | CWDM | SMF | LC 듀플렉스 | 10km | DML CWDM |
| 1271~1331nm | ||||||
제품 쇼
