| MOQ: | 1 쌍 |
| 표준 포장: | 10pcs/비닐 봉지, 200pcs/카톤 |
| 배달 기간: | 1-3 일 |
| 지불 방법: | L/C, T/T, Western Union |
| 공급 능력: | 한 달에 100,000 개 |

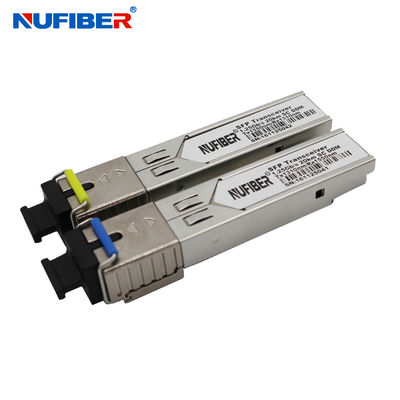

NuFiber의 GE-BX20-SM1310S 및 GE-BX20-SM1550S 트랜시버는 단일 SC 광 인터페이스를 가진 고성능, 비용 효율적인 모듈입니다. Small Form Factor Pluggable Multi-Sourcing Agreement(MSA)와 호환되며 SFF-8472에 지정된 2선 직렬 버스를 통해 디지털 진단 기능을 사용할 수 있습니다. 수신기 섹션은 PIN 수신기를 사용하고 송신기는 1310nm FP 레이저를 사용하며 최대 14dB 링크 예산은 이 모듈의 1000Base-LX 이더넷 20km 애플리케이션을 보장합니다.
특징
응용 분야
광학 매개변수(TOP = -40 ~ 85°C, VCC = 3.135 ~ 3.465 볼트)
| 매개변수 | 기호 | 최소. | 일반 | 최대. | 단위 | 참고 |
| 송신기 섹션: | ||||||
| 중심 파장 | λc | 1270 | 1310 | 1600 | nm | |
| 스펙트럼 폭(RMS) | σRMS | 4 | nm | |||
| 광 출력 전력 | Pout | -9 | -3 | dBm | 1 | |
| 소멸비 | ER | 9 | dB | |||
| 광 상승/하강 시간 | tr / tf | 260 | ps | 2 | ||
| 상대 강도 잡음 | RIN | -120 | dB/Hz | |||
| 총 지터 기여 | TX Δ TJ | 0.284 | UI | 3 | ||
| 광 출력용 아이 마스크 | IEEE802.3 z(클래스 1 레이저 안전) 준수 | |||||
| 수신기 섹션: | ||||||
| 광 입력 파장 | λc | 1530 | 1550 | 1570 | nm | |
| 수신기 과부하 | Pol | -3 | dBm | 4 | ||
| RX 감도 | Sen | -24 | dBm | 4 | ||
| RX_LOS 어서트 | LOS A | -40 | dBm | |||
| RX_LOS 비어서트 | LOS D | -25 | dBm | |||
| RX_LOS 히스테리시스 | LOS H | 0.5 | dB | |||
| 일반 사양: | ||||||
| 데이터 속도 | BR | 1.25 | Gb/s | |||
| 비트 오류율 | BER | 10-12 | ||||
| 9/125μm SMF@1.25Gb/s에서 지원되는 최대 링크 길이 | LMAX | 20 | km | |||
| 총 시스템 예산 | LB | 14 | dB | |||
주문 정보
| BiDi SFP 트랜시버 | ||
| 부품 번호 | 제품 설명 | |
| 155Mb/s SFP 트랜시버 | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 1.25Gbps SFP 트랜시버 | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC, DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 10Gbps SFP+ 트랜시버 | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| XFP 트랜시버 | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
제품 쇼
포장 및 배송
공장 쇼
|
|
