상세 정보 |
|||
자료 비율: | 1.25Gb/s | 사고 방식: | 1270~1610nm |
---|---|---|---|
거리: | 40km | 연결기: | LC |
패키징: | CWDM SFP | 섬유형: | 두 부분으로 된 LC SM |
전원 공급기: | 3.3V | 작동 온도: | 0-70℃ |
제조사: | 예 | 적합합니다: | 시스코 화웨이 HP 쥬니퍼 기타 등등... |
보증: | 3년 | ||
하이 라이트: | 40 킬로미터 CWDM SFP Transceiver,1.25Gb/s CWDM SFP 송수신기,스프피 lc 송수신기 1270nm |
제품 설명

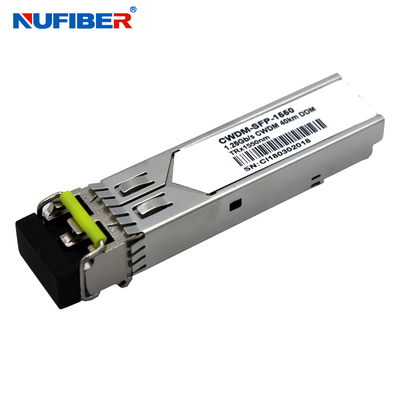

1.25Gb/s 40 킬로미터 CWDM SFP 송수신기 이중 통신 LC 1270nm ~ 1610nm SM DDM
기술
누화이바의 CWDM-SFP-GE40-XX 일련 단일모드 송수신기는 기가비트 이더넷 1000BASE ZX와 같은 두 부분으로 된 광 데이터 통신을 위한 소형 인수 플러그로 접속 가능한 모듈이고 섬유 채널 1x SM-LC-L FC-PI입니다. 핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 이 모듈은 단일모드 섬유를 위해 설계되고, CWDM 사고 방식의 공칭 파장에 작동합니다. 각각 20nm 단계로, 1270nm 내지 1610nm으로부터 이용가능한 18개의 중심 파장이 있습니다.
송신기 섹션은 국제 안전 기준 IEC-60825에 따라 다중 양자 우물 CWDM DFB레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더와 제한하는 후치 증폭기 IC에 탑재된 통합된 인듐갈륨비소 검출기 전치증폭기 (IDP)를 사용합니다. CWDM-SFP-GE40-XX 시리즈는 SFF-8472로 순응하도록 설계됩니다.
특징
- 1.25Gbps 작동의 데이타율
- 18-사고 방식 CWDM DFB LD 송신기로부터
- 20nm 단계로, 1270nm 내지 1610nm
- SFP MSA와 SFF-8472로 순응합니다
- SONET OC-24-LR-1으로 적합합니다
- 로에스로 적합합니다
- +3.3V 단일 전원공급장치
- 핫 블러그 가능한 SFP 발자국 두 부분으로 된 LC
- 운용 케이스 온도
- 표준 : +70' C에 대한 0' C
- 다음을 제공합니다 +85' C에 대한 -20' C
- 인더스트리얼 : +85' C에 대한 -40' C
애플리케이션
- 기가비트 이더넷
- 광섬유 채널 스위치 인프라
- 라우터 / 서버 인터페이스
- 다른 광통신
광섬유 변수 (85' C에 대한 TOP = -40, 3.465 볼트에 VCC = 3.135)
매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 | 기록 |
송신기 섹션 : | ||||||
중심 파장 | λc | λ-6 | λ | λ+6.5 | 별거 안 해 | |
괴기한 폭(-20dB) | △λ | 1 | 별거 안 해 | |||
인접 모드 억제율 | SMSR | 30 | dB | |||
광 출력 파워 | 입을 삐죽거리기 | -2 | +3 | 데이터 베이스 관리 프로그램 | 1 | |
광학 상승 /는 타임즈 지를 넘어뜨립니다 | tr / 트프 | 260 | 추신 | 2 | ||
소광비 | ER | 8.2 | dB | |||
광 출력을 위한 아이 마스크 | IEEE802.3z (등급 1 레이저 안전)로 순응합니다 | |||||
수신기 섹션 : | ||||||
광 입력 사고 방식 | λc | 1260 | 1620 | 별거 안 해 | ||
수신기 과부담 | Pol | -8 | 데이터 베이스 관리 프로그램 | 3 | ||
RX 민감도 | Sen | -24 | 데이터 베이스 관리 프로그램 | 3 | ||
rx_los는 주장합니다 | LOS A | -40 | 데이터 베이스 관리 프로그램 | |||
rx_los 인가 해제 | LOS D | -25 | 데이터 베이스 관리 프로그램 | |||
rx_los 이력현상 | LOS H | 0.5 | dB | |||
일반 규격 : | ||||||
자료 비율 | BR | 1.063/1.25 | Gb / S | |||
비트 에러율 | BER | 10-12 | ||||
맥스. 9/125μm SMF@1.25Gb/s 위의 지원받는 링크 길이 | LMAX | 40 | 킬로미터 | |||
종합 시스템 예산 | 파운드 | 21 | dB |
명령 정보
듀얼 섬유 SFP 송수신기 | |
부품번호 | 제품 설명 |
155Mbp/s SFP 송수신기 | |
FE-SX-MM850 | 155Mbps, 850nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120 킬로미터 듀얼 LC, DDM 0' C~+70' C |
1.25Gbps SFP 송수신기 | |
GE-SX-MM850 | 1.25Gbps, 850nm MM 500m 듀얼 LC, DDM 0' C~+70' C |
GE-SX-MM1310 | 1.25gbps, 1310nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120 킬로미터 듀얼 LC, DDM 0' C~+70' C |
10Gbps SFP 송수신기 | |
SFP+-10GB-sr | 10G SFP+ SR 멀티 모드 듀얼 섬유 LC 850nm 300M |
SFP+-10GB-lrm | 10G SFP+ LRM 멀티 모드 듀얼 섬유 LC 1310nm 220M |
SFP+-10GB-lr | 10G SFP+ LR 단일모드 듀얼 섬유 LC 1310nm 20 킬로미터 |
SFP+-10GB-erm | 10G SFP+ER 단일모드 듀얼 섬유 LC 1310nm 40 킬로미터 |
SFP+-10GB-er | 10G SFP+ER 단일모드 듀얼 섬유 LC 1550nm 40 킬로미터 |
SFP+-10GB-zr | 10G SFP+ZR 단일모드 듀얼 섬유 LC 1550nm 80 킬로미터 |
SFP+10G40-cwdm | 1470 ~1610nm CWDM SFP+ 40 킬로미터 |
SFP+10G80-cwdm | 1470~1570nm CWDM SFP+ 80 킬로미터 |
SFP+10G80-cwdm | 1590~1610nm CWDM SFP+ 80 킬로미터 |
SFP+10G40-dwdm | DWDM SFP+ 40 킬로미터 |
SFP+10G80-dwdm | DWDM SFP+ 80 킬로미터 |
XFP 송수신기 | |
XFP-10G-sr | 10G XFP SR 멀티 모드 듀얼 섬유 LC 850nm 300M |
XFP-10G-lrm | 10G XFP LRM 단일모드 듀얼 섬유 LC 1310nm 10kM |
XFP-10G-lr | 10G XFP LR 단일모드 듀얼 섬유 LC 1310nm 20 킬로미터 |
XFP-10G-er | 10G XFP ER 단일모드 듀얼 섬유 LC 1550nm 40 킬로미터 |
XFP-10G-zr | 10G XFP ZR 단일모드 듀얼 섬유 LC 1550nm 80 킬로미터 |
CWDM DWDM 송수신기 | |
XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40 킬로미터 |
XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80 킬로미터 |
XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80 킬로미터 |
XFP-DWDM-40xx | DWDM XFP 40 킬로미터 |
XFP-DWDM-80xx | DWDM XFP 80 킬로미터 |
XFP-DWDM-100xx | DWDM XFP100km |
