| MOQ: | 1개 |
| 표준 포장: | 10 PC / 플라스틱 백, 500 PC / 통, 통 사이즈 : 455*328*280mm |
| 배달 기간: | 1-3 작업 일수 |
| 지불 방법: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 100,000 PC |
NuFiber의 SFP-2.5G-LX80-SM1550 트랜시버는 듀플렉스 LC 광학 인터페이스를 갖춘 고성능, 비용 효율적인 모듈입니다.그들은 소형 인자 플러거블 멀티 소싱 계약 (MSA) 에 호환되며 SFF-8472에 지정된 2 와이어 직렬 버스를 통해 디지털 진단 기능이 제공됩니다.. 수신기 섹션은 APD 수신기를 사용하고 송신기는 1550nm DFB 레이저를 사용, 최대 26dB 링크 부지는이 모듈 SONET OC-48 / SDH STM -16 80km 응용 프로그램을 보장합니다.
특징
신청서
광적 매개 변수 (T)OP=-40에85°C, VCC = 31353번으로465볼트)
| 매개 변수 | 기호 | 분. | 전형적 | 맥스. | 단위 | 참고: |
| 송신부: | ||||||
| 중앙 파장 | λc | 1530 | 1550 | 1570 | nm | |
| 스펙트럼 너비@-20dBm | σ | 1 | nm | |||
| 사이드 모드 압력 비율 | SSRmin | 30 | dB | |||
| 광출력 | P밖으로 | -2 | +3 | dBm | 1 | |
| 멸종 비율 | 응급실 | 8.2 | dB | |||
| 광학 상승/하락 시간 | tr/ tf | 260 | ps | 2 | ||
| 상대적 강도 소음 | RIN | -120 | dB/Hz | |||
|
총 생성된 송신기 지터 (피크에서 피크까지) |
JTXp-p | 0.07 | UI | |||
|
총 생성된 송신기 지터 (rms) |
JTXrms | 0.007 | UI | |||
| 출력 눈 마스크 | Telcordia GR-253-GORE 안면 마스크와 일치합니다. | |||||
| 수신부: | ||||||
| 광적 입력 파장 | λc | 1270 | 1610 | nm | ||
| RX 감수성 @ OC-48/STM-16 | 센1 | -28 | dBm | 3 | ||
| RX 감수성 @ 2xFibre 채널 | 센2 | -28 | dBm | 4 | ||
| RX 감수성 @ 기가비트 이더넷 | 센3 | -30 | dBm | 4 | ||
| RX 감수성 @ OC-12/STM-4 | 센4 | -29 | dBm | 5 | ||
| RX 감수성 @ OC-4/STM-1 | 센5 | -30 | dBm | 5 | ||
| RX_LOS 확인 | 로스A | -40 | dBm | |||
| RX_LOS 삭제 | 로스D | -29 | dBm | |||
| RX_LOS 히스테레시스 | 로스H | 0.5 | dB | |||
| 수신기 과부하 | Pol | -9 | dBm | |||
| 일반 사양: | ||||||
| 데이터 비율 | BR | 155 | 2667 | Mb/s | ||
| 비트 오류 비율 | BER | 10-12 | ||||
| 최대 지원 링크 길이는 9/125μm SMF @ OC-48/STM-16 | L맥스1 | 80 | km | |||
| 최대 지원 링크 길이는 9/125μm SMF @ 2xFibre 채널 | L맥스2 | 85 | km | |||
| 최대 지원 링크 길이는 9/125μm SMF @ 기가비트 이더넷 | L맥스3 | 100 | km | |||
| 최대 지원 링크 길이는 9/125μm SMF @ OC-12/STM-4 | L맥스4 | 100 | km | |||
| 최대 지원 링크 길이는 9/125μm SMF @ OC-4/STM-1 | L맥스5 | 100 | km | |||
주문 정보
| 듀얼 파이버 SFP송신기 | |
| 부문 번호 | 제품 설명 |
| 155Mbp/s SFP송신기 | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km 듀얼 LC, DDM 0°C~+70°C |
| 1.25Gbps SFP송신기 | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m 듀얼 LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km 듀얼 LC, DDM 0°C~+70°C |
| 10Gbps SFP송신기 | |
| SFP+-10GB-SR | 10G SFP+ SR 멀티 모드 듀얼 파이버 LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM 멀티 모드 듀얼 파이버 LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR 단일 모드 듀얼 파이버 LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER 단일 모드 듀얼 파이버 LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER 단일 모드 듀얼 파이버 LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR 단일 모드 듀얼 파이버 LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP송신기 | |
| XFP-10G-SR | 10G XFP SR 다중 모드 듀얼 파이버 LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM 단일 모드 듀얼 파이버 LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR 단일 모드 듀얼 파이버 LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER 단일 모드 듀얼 파이버 LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR 단일 모드 듀얼 파이버 LC 1550nm 80km |
| CWDM DWDM 트랜시버 | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |

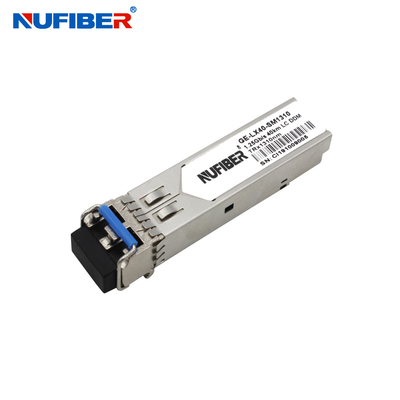

제품 전시
공장 전시
|
|
