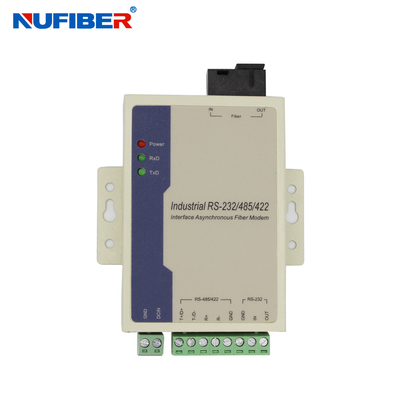

섬유 변환기에 SM 1310nm 1550nm SC 20KM RS485 RS422 RS232
제품 상세 정보:
| 원래 장소: | 센즈헨, 중국 (본토) |
| 브랜드 이름: | NUFIBER |
| 인증: | CE |
| 모델 번호: | GM168SM-C20A/B |
결제 및 배송 조건:
| 최소 주문 수량: | 1 쌍 |
|---|---|
| 포장 세부 사항: | 통 패키징, 제품이 국제 기준에서 싸여집니다. 그러므로 통을 습기에서 막으면서, 각각 통은 폴리신 시트로 찌푸려집니다 |
| 배달 시간: | 지불 후에 1-3 작업 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 신용 카드 |
| 공급 능력: | 달 당 10000 쌍 |
|
상세 정보 |
|||
| 상호 작용: | RS232/422/485 | 섬유 유형: | 에스엠 심플렉스 |
|---|---|---|---|
| 거리: | 20km | 파장: | 1310nm/1550nm |
| 파이버 커넥터: | 사우스캐롤라이나 | 전원 공급 장치: | 9-40V |
| 치수: | 100mm*69mm*22mm | 재료: | 철 케이스 |
| 작동 온도: | 0~50℃ | 보증: | 12 개월 |
| 하이 라이트: | 광섬유 변환기에 20KM RS232,광섬유 변환기에 SM RS232,광섬유 변환기에 SC RS422 |
||
제품 설명
GM168SM-C20A/B RS485/422/232 - 섬유 직렬 변환기 단일 섬유 SM 1310nm/1550nm SC 20KM
개요
모델 168은 더 많은 기능과 경제적인 RS-232/485/422 인터페이스 광섬유 모뎀입니다.RTU를 HOST 또는 SCADA 컨트롤러에 연결하는 것이 가장 좋습니다.광섬유를 전송 매체로 사용하여 시스템의 전송 기능을 높였습니다.낙뢰, 서지, 전자기 교란에 효과적인 통신 장비는 괴혈성 환경에서 위협을 억제합니다.
기능 및 특성
a) RS-232/RS-485/RS-422 인터페이스 지원
b) 비동기식, 지점 간, 최대 120Kbps 속도
c) 9V~40V DC 전압 입력 지원, 소비 2W
d) 1500W 서지 보호, 15KV 정전기 보호
e) RS-485/422 포트 지원 32노드(손수 128노드 선택 가능)
f) 작동 파장: 1310nm
g) 자동 테스트 신호 속도, 제로 지연 자동 전송
성과지침
인터페이스: EIARS-232, 485, 422 표준 지원
속도: 0-500Kbps
전송 거리: RS-232 포트 15m, RS-485/422 포트 1500m, 광 포트 다중 모드 2KM, 단일 모드 20KM
작업 환경: 0℃ ~ 60℃
외모지침
인터페이스 유형: 8비트 터미널 블록, 다중 모드 선택 ST/SC/FC 인터페이스, 단일 모드 선택 FC/SC/ST 인터페이스
가로*세로*높이: 100mm*69mm*22mm
쉘: 철
색상: 화이트
무게: 230g
핀 정의
전원 인터페이스
접지 --------- 접지
DCIN ------ 9-40V 입력
광섬유 인터페이스
IN ------ 광섬유 입력
OUT ---------- 광섬유 출력
RS-485/422 포트
T+/D+ --------- RS-422 보내기 +/ RS-485 +
T-/D- ---------- RS-422 보내기 --/ RS-485-
R+ --------- RS-422 수신 +
R- -------- RS-422 수신됨 –
접지 --------- 접지
RS-232 포트
IN ------ RS-232 입력
출력 --------- RS-232 출력
접지 --------- 접지
표시등 설명
전원: 전원 표시
RxD: 광섬유 인터페이스 수신 표시
TxD: 광섬유 인터페이스 전송 표시
애플리케이션
제품
주문 정보
|
모델 번호. |
사양 |
|
GM168MM-C2 |
RS232/485/422-파이버, 멀티모드 듀얼 |
|
GM168SM-C20 |
RS232/485/422 TO FIBER, 싱글 모드 듀얼 파이버, 20KM, SC |
|
GM168SM-C40 |
RS232/485/422 TO FIBER, 싱글 모드 듀얼 파이버, 40KM, SC |
|
GM168SM-C20/B1B2 |
RS232/485/422 TO FIBER, 단일 모드 단일 광섬유, 20KM, SC |
|
GM168SM-C40/B1B2 |
RS232/485/422 TO FIBER, 단일 모드 단일 광섬유, 40KM, SC |
