상세 정보 |
|||
섬유형: | MM 두 부분으로 되 섬유 | 시리즈 공항: | RS422/485 |
---|---|---|---|
광 커넥터: | 선택적인 SC / FC / 거리 | 거리: | 0-2KM |
보증: | 3년 | 사고 방식: | 1310nm |
하이 라이트: | 섬유 컨버터 모뎀에 일련인 섬유 컨버터 Modem,RS-422에 일련인 CE |
제품 설명

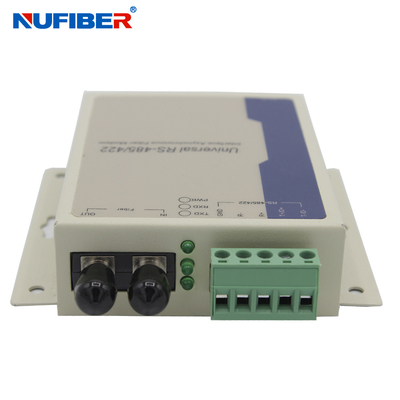

섬유 컨버터 RS485/422 섬유 모뎀 MM 1310nm 이중 통신 2 킬로미터 GM268MM-T2에 일련입니다
개관
모델 268은 일종의 많은 기능과 경제 RS-485/422 인터페이스 광학 섬유 모뎀입니다. 호스트 또는 SCADA 제어기에 RTU를 연결하는 것은 최상의 선택입니다. 그것은 광학 섬유를 전사 매체로 이용했고 체계의 전달 함수를 증가시킵니다. 통신 설비는 삼가고 천둥 번개, 상승, 전자기에 효과적인 위협이 보안 환경 하에 어지럽힙니다.
기능과 특성
a) 지원 RS-485/RS-422 인터페이스
b) 비동기, 점 대 점, 금리 최고 120Kbps
c) 5V DC 전원 입력을 지원하세요
d) 1500W 낙뢰 보호, 15KV 정전기방지
e) RS-485/422 공항은 32 이음매 (캔 선택 손 테일러 128 이음매)을 지원합니다
f) 동작 파장 : 1310nm
g) 자동 시험 신호 속도, 제로 지연 자동차 전송
성능 지침
조화시키세요 : RS-422 표준 미국 전자 공업회인 지원 EIA 알에스 485 방식
비율 : 0-120Kbps
거리를 전하세요 : RS-485/422 공항 1200m, 광 포트 다중-모드 2KM, 단일 모드 20KM
작업 환경 : -25C 내지 70C
출현 지침
인터페이스 타입 : 5 비트 단자 블록 (RS-485/422), 다중-모드 선택 ST / SC / FC 인터페이스, 단일 모드 선택 FC / SC / ST 인터페이스
L*W*H : 100mm*69mm*22mm
샐 : 철
색 : 백색
중량 : 230g
핀은 정의합니다
광섬유 인터페이스
에 --------- 광섬유 입력
아웃 --------- 광섬유 출력
아르 에스 422는 좌현으로 향하게 합니다
T+ --------- 아르 에스 422는 +를 보냅니다
T- --------- 아르 에스 422는 보냅니다 -
R+ --------- 아르 에스 422는 +를 받았습니다
R- -------- 아르 에스 422는 받았습니다 -
국민 총수요 --------- 땅
알에스 485 방식은 좌현으로 향하게 합니다
D+ --------- RS-485+
D- --------- 알에스 485 방식-
국민 총수요 --------- 땅
표시등은 설명합니다
전원 : 전력 지시
르크스드 : 광섬유 인터페이스는 지시를 받습니다
트스드 : 광학 파이버 인터페이스 전송 지시
애플리케이션
제품
명령 정보
모델 부정. |
상술 |
GM268MM-C2 |
RS485/422 TO 섬유, 다중 모드 듀얼 fiber,2KM, SC |
GM268SM-C20 |
RS485/422 TO 섬유, 단일모드 듀얼 fiber,20KM, SC |
GM268SM-C40 |
RS485/422 TO 섬유, 단일모드 듀얼 fiber,40KM, SC |
GM268SM-C20/B1B2 |
RS485/422 TO 섬유, 단일모드 한 개의 fiber,20KM, SC |
GM268SM-C40/B1B2 |
RS485/422 TO 섬유, 단일모드 한 개의 fiber,40KM, SC |
