상세 정보 |
|||
섬유 유형: | MM 듀플렉스 | 거리: | 2km |
---|---|---|---|
상호 작용: | RS232/422/485 | 파이버 커넥터: | 사우스캐롤라이나 |
보증: | 12 개월 | 재료: | 철 케이스 |
전원 공급 장치: | 9-40V | 치수: | 100mm*69mm*22mm |
작동 온도: | 0~50℃ | 파장: | 1310nm |
하이 라이트: | 광섬유 변환기에 SC RS232,광섬유 변환기에 1310nm RS232,광섬유 변환기에 2KM RS422 |
제품 설명

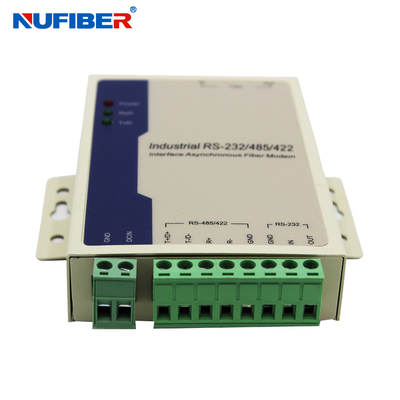

GM168MM-C2 광섬유 모뎀 RS485/422/232 - 광섬유 변환기 MM 1310nm 2KM SC 직렬 - 광섬유 변환기
기능 및 특성
a) RS-232/RS-485/RS-422 인터페이스 지원
b) 비동기식, 지점 간, 최대 120Kbps 속도
c) 9V~40V DC 전압 입력 지원, 소비 2W
d) 1500W 서지 보호, 15KV 정전기 보호
e) RS-485/422 포트 지원 32노드(손수 128노드 선택 가능)
f) 작동 파장: 1310nm
g) 자동 테스트 신호 속도, 제로 지연 자동 전송
성과지침
인터페이스: EIARS-232, 485, 422 표준 지원
속도: 0-500Kbps
전송 거리: RS-232 포트 15m, RS-485/422 포트 1500m, 광 포트 다중 모드 2KM, 단일 모드 20KM
작업 환경: 0℃ ~ 60℃
외모지침
인터페이스 유형: 8비트 터미널 블록, 다중 모드 선택 ST/SC/FC 인터페이스, 단일 모드 선택 FC/SC/ST 인터페이스
가로*세로*높이: 100mm*69mm*22mm
쉘: 철
색상: 화이트
무게: 230g
핀 정의
전원 인터페이스
접지 --------- 접지
DCIN ------ 9-40V 입력
광섬유 인터페이스
IN ------ 광섬유 입력
OUT ---------- 광섬유 출력
RS-485/422 포트
T+/D+ --------- RS-422 보내기 +/ RS-485 +
T-/D- ---------- RS-422 보내기 --/ RS-485-
R+ --------- RS-422 수신 +
R- -------- RS-422 수신됨 –
접지 --------- 접지
RS-232 포트
IN ------ RS-232 입력
출력 --------- RS-232 출력
접지 --------- 접지
개요
모델 168은 더 많은 기능과 경제적인 RS-232/485/422 인터페이스 광섬유 모뎀입니다.RTU를 HOST 또는 SCADA 컨트롤러에 연결하는 것이 가장 좋습니다.광섬유를 전송 매체로 사용하여 시스템의 전송 기능을 높였습니다.낙뢰, 서지, 전자기 교란에 효과적인 통신 장비는 괴혈성 환경에서 위협을 억제합니다.
표시등 설명
전원: 전원 표시
RxD: 광섬유 인터페이스 수신 표시
TxD: 광섬유 인터페이스 전송 표시
애플리케이션
제품
주문 정보
모델 번호. |
사양 |
GM168MM-C2 |
RS232/485/422-파이버, 멀티모드 듀얼 |
GM168SM-C20 |
RS232/485/422 TO FIBER, 싱글 모드 듀얼 파이버, 20KM, SC |
GM168SM-C40 |
RS232/485/422 TO FIBER, 싱글 모드 듀얼 파이버, 40KM, SC |
GM168SM-C20/B1B2 |
RS232/485/422 TO FIBER, 단일 모드 단일 광섬유, 20KM, SC |
GM168SM-C40/B1B2 |
RS232/485/422 TO FIBER, 단일 모드 단일 광섬유, 40KM, SC |
포장 및 배송
