| MOQ: | 1개 부분 |
| 표준 포장: | 10 PC / 플라스틱 bag,200pcs/carton |
| 배달 기간: | 2-3 일 |
| 지불 방법: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 1000은 / 주를 연결합니다 |

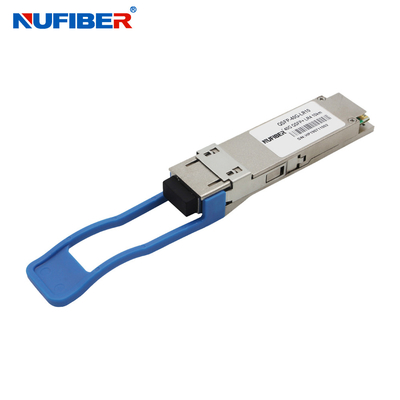

QSFP-40G-LR4 40Gb/s QSFP+ 트랜시버 10km 1310nm SMF 듀플렉스 LC 옵션 모듈 호환 Cisco huawei HP
40Gb/s 10km QSFP+ 트랜시버
핫 플러그, 듀플렉스 LC 커넥터, 단일 모드
제품 설명
QSFP-40G-LR4는 10Km 광 통신 애플리케이션을 위해 설계된 트랜시버 모듈이다. 디자인은 IEEE P802.3ba 표준의 40GBASE-LR4에 적합하다.이 모듈은 10Gb/s 전기 데이터의 4개의 입력 채널 (ch) 를 4개의 CWDM 광 신호로 변환합니다., 그리고 40Gb / s 광 전송을 위해 하나의 채널로 복합화합니다. 반대로 수신자 쪽에서 모듈은 40Gb / s 입력을 광적으로 4 개의 CWDM 채널 신호로 복합화합니다.그리고 4 채널 출력 전기 데이터로 변환.
4개의 CWDM 채널의 중심 파장은 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.
ITU-T G694에서 정의된 CWDM 파장 그리드2이에는 듀플렉스 LC 커넥터가 있습니다.
광학 인터페이스와 전기 인터페이스에 38pin 커넥터
장거리 시스템에서 분산, 단일 모드 섬유 (SMF) 이 이 모듈에 적용되어야 합니다.
주요 특징
4 CWDM 경로 MUX/DEMUX 설계 |
채널 당 최대 11.2Gbps 대역폭 |
전체 대역폭 > 40Gbps |
듀플렉스 LC 커넥터 |
40G 이더넷 IEEE802.3ba 및 40GBASE-LR4 표준을 준수 |
QSFP MSA를 준수합니다. |
최대 10km 전송 |
QDR/DDR 인피니밴드 데이터 속도 |
단일 +3.3V 전원 공급 장치 작동 |
내장된 디지털 진단 기능 |
온도 범위 0°C ~ 70°C |
RoHS 준수 |
신청서
래크에서 래크로 |
데이터 센터 스위치 및 라우터 |
지하철 네트워크 |
스위치 및 라우터 |
40G BASE-LR4 이더넷 링크 |
광적 매개 변수 (T)OP= 0 ~ 70°C, VCC3 입니다.133번으로47 볼트)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 심판님 |
| 송신기 | ||||||
| 파장 할당 | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 총 평균 발사력 | PT | - | - | 8.3 | dBm | |
| 평균 발사 힘, 각 차선 | -7 | - | 2.3 | dBm | ||
| 임의의 두 노선 (OMA) 사이의 발사 전력의 차이 | - | - | 6.5 | dB | ||
| 광적 변조 대폭, 각 차선 | OMA | -4 | +3.5 | dBm | ||
| 발사 전력 OMA 마이너스 | ||||||
송신자와 분산에 대한 처벌 | - 4개8 | - | dBm | |||
| TDP, 각 차선 | TDP | 2.3 | dB | |||
| 멸종 비율 | 응급실 | 3.5 | - | - | dB | |
송신기 눈 마스크 정의 {X1, | 0이네요25, 0.4, 0.45, 0.25, 0.280.4 | |||||
| 광적 회귀 손실 허용 | - | - | 20 | dB | ||
주문 정보
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP 커넥터, 멀티 모드, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km 듀플렉스 LC 커넥터, 단일 모드1270~1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km 듀플렉스 LC 커넥터, 단일 모드,1270~1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPO 커넥터, 단일 모드1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPO 커넥터, 단일 모드1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m 듀플렉스 LC 커넥터, 멀티 모드 (OM3)1270~1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km 듀플렉스 LC 커넥터, 단일 모드,1270~1330nm |
제품 표시
|
|
