| MOQ: | 1개 부분 |
| 표준 포장: | 10 PC / 플라스틱 백, 500 PC / 통 |
| 배달 기간: | 1-3 작업 일수 이내에 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 신용 카드 |
| 공급 능력: | 달 당 100,000 PC |

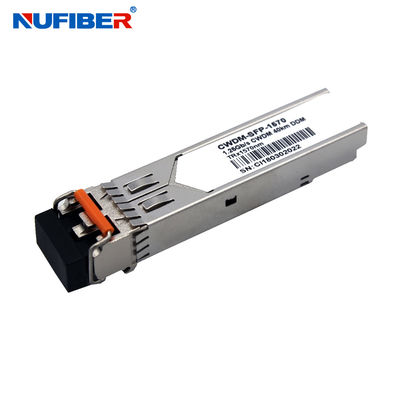

의CWDM-SFP160-1470~1610시리즈 싱글 모드 트랜시버는 Gigabit Ethernet 1000BASE-ZX 및 Fiber Channel 1x SM-LC-L FC-PI와 같은 듀플렉스 광 데이터 통신을 위한 작은 형식 요소 플러그 가능한 모듈이다.그것은 뜨거운 플러그 기능을 허용하기 위해 SFP 20 핀 커넥터와 함께이 모듈은 단일 모드 섬유를 위해 설계되었으며 CWDM 파장의 명목 파장에 작동합니다. 1470nm에서 1610nm까지 각 단계 20nm로 열여덟 개의 중심 파장이 있습니다.
송신부문은 다중 양자 우물 CWDM DFB 레이저를 사용하며 국제 안전 표준 IEC-60825에 따라 1급 레이저가 적합합니다.수신기 섹션은 광 헤더에 장착 된 통합 된 InGaAs 감지기 전 증폭기 (IDP) 와 제한 후 증폭기 IC를 사용합니다..CWDM-SFP160-1470~1610시리즈는 SFF-8472에 적합하도록 설계되었습니다.
광적 매개 변수 (TOP = -40 ~ 85 °C, VCC = 3.135 ~ 3.465 볼트)
| 매개 변수 | 기호 | 분. | 전형적 | 맥스. | 단위 | 참고: |
| 송신부: | ||||||
| 중앙 파장 | λc | λ-6 | λ | λ+75 | nm | |
| 스펙트럼 너비 ((-20dB) | △λ | 1 | nm | |||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 광출력 | P밖으로 | 2 | +5 | dBm | 1 | |
| 광학 상승/하락 시간 | tr/ tf | 260 | ps | 2 | ||
| 멸종 비율 | 응급실 | 8.2 | dB | |||
| 광학 출력용 안구 마스크 | IEEE802.3z (레이저 안전 1급) 에 적합 | |||||
| 수신부: | ||||||
| 광적 입력 파장 | λc | 1460 | 1620 | nm | ||
| 수신기 과부하 | Pol | -8 | dBm | 3 | ||
| RX 민감성 | 센 | -34 | dBm | 3 | ||
| RX_LOS 확인 | 로스A | -40 | dBm | |||
| RX_LOS 삭제 | 로스D | -32 | dBm | |||
| RX_LOS 히스테레시스 | 로스H | 0.5 | dB | |||
| 일반 사양: | ||||||
| 데이터 비율 | BR | 10.063/1.25 | Gb/s | |||
| 비트 오류 비율 | BER | 10-12 | ||||
| 최대 지원 링크 길이는 9/125μm SMF@1.25Gb/s | L맥스 | 160 | km | |||
| 전체 시스템 예산 | LB | 24 | dB | |||
주문 정보
| 듀얼 파이버 SFP송신기 | |
| 부문 번호 | 제품 설명 |
| 155Mbp/s SFP송신기 | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km 듀얼 LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km 듀얼 LC, DDM 0°C~+70°C |
| 1.25Gbps SFP송신기 | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m 듀얼 LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km 듀얼 LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km 듀얼 LC, DDM 0°C~+70°C |
| 10Gbps SFP송신기 | |
| SFP+-10GB-SR | 10G SFP+ SR 멀티 모드 듀얼 파이버 LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM 멀티 모드 듀얼 파이버 LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR 단일 모드 듀얼 파이버 LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER 단일 모드 듀얼 파이버 LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER 단일 모드 듀얼 파이버 LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR 단일 모드 듀얼 파이버 LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP송신기 | |
| XFP-10G-SR | 10G XFP SR 다중 모드 듀얼 파이버 LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM 단일 모드 듀얼 파이버 LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR 단일 모드 듀얼 파이버 LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER 단일 모드 듀얼 파이버 LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR 단일 모드 듀얼 파이버 LC 1550nm 80km |
| CWDM DWDM 트랜시버 | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
제품 표시
포장 및 운송
공장 전시
|
|
