| MOQ: | 1개 |
| 표준 포장: | 10 PC / 플라스틱 백, 500 PC / 통 |
| 배달 기간: | 1-3 작업 일수 이내에 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 신용 카드 |
| 공급 능력: | 달 당 10,000 PC |

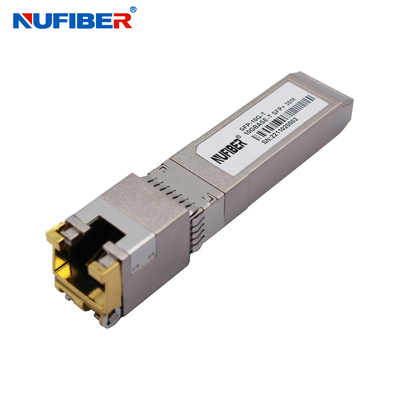

OEM 10G 구리 RJ45 모듈 30m 10G UTP 케이블 모듈 시스코와 호환
SFP+-10GBASE-T 구리 소형 플러거블 (SFP) 트랜시버는 SFP 멀티 소스 계약 (MSA) 에 기반합니다. 그들은 10Gbase-T / 5Gbase-T / 2와 호환됩니다.IEEE Std 802에 명시된 5Gbase-T / 1000base-T 표준.3. SFP+-10GBASE-T는 링크 표시를 위해 SFP의 RX_LOS 핀을 사용합니다. SFP의 TX_DISABLE 핀을 꺼내면 PHY IC가 재설정됩니다.
케이블 길이
| 표준 | 케이블 | 도달 | 호스트 포트 |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBASE-R/2.5GBASE-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
광학적 매개 변수
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고/조건 |
| 공급 전류 | 그렇죠? | 320 | 375 | mA | 1전압 및 온도 범위 전체에서 최대 전력.2W. 아래 주의사항 참조 | |
| 입력 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | GND로 참조 |
| 전류 | 분출 | 30 | mA | 평상시 전류 이상의 뜨거운 플러그. 주의사항 참조 |
저속 신호
| 저속 신호, 전자 특성 | |||||
| 매개 변수 | 기호 | 분 | 맥스 | 단위 | 참고/조건 |
| SFP 출력 낮은 | VOL | 0 | 0.5 | V | 4.7k에서 10k까지 호스트_Vcc로 끌어올립니다. |
| SFP 출력 HIGH | VOH | host_Vcc -05 | host_Vcc + 03 | V | 4.7k에서 10k까지 호스트_Vcc로 끌어올립니다. |
| SFP 입력 낮은 | VIL | 0 | 0.8 | V | 4.7km에서 10km까지 Vcc로 끌어올려 |
| SFP 입력 값 | HIV | 2 | Vcc + 03 | V | 4.7km에서 10km까지 Vcc로 끌어올려 |
고속 전기 인터페이스
| 고속 전기 인터페이스송전선-SFP | ||||||
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고/조건 |
| 라인 주파수 | fL | 125 | MHz | 5단계 코딩 | ||
| Tx 출력 저항 | 젠장, 텍사스 | 100 | 오프 | 모든 분별 | ||
| Rx 입력 저항 | 젠, RX | 100 | 오프 | 모든 분별 | ||
| 고속 전기 인터페이스, 호스트-SFP | ||||||
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고/조건 |
단일 끝 데이터 입력 | 핑싱 | 250 | 1200 | mV | 단발 | |
단일 끝 데이터 출력 | 웅성 | 350 | 800 | mV | 단발 | |
| 상승/하락 시간 | Tr,Tf | 175 | psc | 20%~80% | ||
| Tx 입력 저항 | 진 | 50 | 오프 | 단발 | ||
| Rx 출력 저항 | 소트 | 50 | 오프 | 단발 | ||
제품 표시
공장 전시
