상세 정보 |
|||
자료 비율: | 1.25Gb/s | 거리: | 100m |
---|---|---|---|
연결기: | RJ45 | DDM: | 지원 |
전원 공급기: | 3.3V | 작동 온도: | 0~70C |
호환성: | 시스코, HP, 화웨이, 피니사... | 제조사: | 예 |
하이 라이트: | 기가비트 구리 RJ45 SFP 모듈,1.25G RJ45 SFP 모듈,RJ45 1.25G SFP 송수신기 |
제품 설명

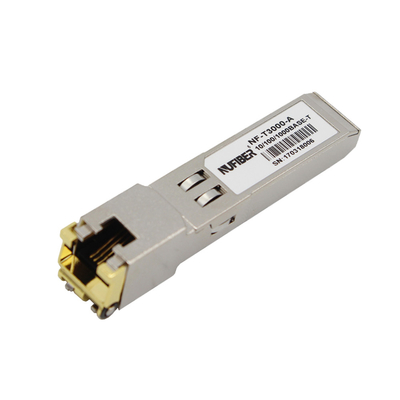

시스코로 적합한 기가비트 구리 모듈 1.25G 전기적 RJ45 SFP 모듈 100m
기술
GLC-T10/100/1000 구리 SFP 송수신기는 고성능, 기가비트 이더넷으로 순응한 비용 효과적 모듈이고 아이트리플이 802에 명시되는 것으로서의 10/100/1000BASE-T 기준입니다. 10/100/1000Mbps 데이터 비율 최고 100까지 미터를 지원한 3-2002와 IEEE 802.3 ab은 비실드 꼬임선 케이블 카테고리 5 케이블을 넘습니다. GLC-T10/100/1000은 10/100/1000 MBP 전 이중 데이터 링크를 5개의 레벨 펄스 진폭 변조 (인민 행동 운동) 신호로 지원합니다. 더 케이블에서 모든 4 쌍은 각각 쌍에 250Mbps에 있는 심볼 레이트와 함께 사용됩니다. GLC-T10/100/1000은 순응한 표준 일련 ID 정보에 일련 CMOS EEPROM이 초안을 작성하다는 것을 2개 와이어를 통해 A0h의 주소로 접근될 수 있는 SFP MSA를 제공합니다. 물리적 IC은 또한 주소 자동 어음 교환소에 2대 와이어 직렬 버스를 통해 접근될 수 있습니다.
특징
- 1.25Gb/s 양방향 데이터 링크까지
- 핫 블러그 가능한 SFP 발자국
- 확대된 경우 온도 범위 (+85' C에 대한 -40' C)
- 완전히 낮은 EMI를 위한 금속성 인클로저
- 저출력 소실
- 계약 RJ-45 커넥터 어셈블리
- EEPROM에서 상세 제품 정보
- +3.3V 단일 전원공급장치
- 2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근하세요
- SGMII 인터페이스와 호스트 시스템에서 10/100/1000 베이스-티 운영
- SFP MSA로 순응합니다
- IEEE Std 802.3TM-2002로 순응합니다
- FCC 47 CFR 15 부, 클래스 B로 순응합니다
- 로에스 순응하는 제품
애플리케이션
- Cat 5 케이블 에 1.25 기가비트 이더넷
- 스위치 / 라우터가 / 라우터 링크를 바꿉니다
- 고속도 입출력은 파일을 위해 절단됩니다
광섬유 변수
매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 | 기록 / 상태 |
공급전류 | 되세요 | 320 | 375 | 마 | 전압과 온도의 전체 범위에 대한 1.2W MAX 출력. 주의 아래 공지를 보세요 | |
입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | V | 국민 총수요에 대한 언급 |
과전류 | 이수르게 | 30 | 마 | 정상 전류 위의 핫 플러그. 주의 기록을 보세요 |
매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 / 상태 |
SFP 출력 로우 | VOL | 0 | 0.5 | V | host_vcc에 대한 4.7k 내지 10k 급상승. |
SFP 출력 하이 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_vcc에 대한 4.7k 내지 10k 급상승. |
SFP 낮은 입력 | VIL | 0 | 0.8 | V | 프크크에 대한 4.7k 내지 10k 급상승. |
SFP 입력 최고값 | 2 | 프크크 + 0.3 V | V | 프크크에 대한 4.7k 내지 10k 급상승. |
전송 라인-SFP | ||||||
매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 | 기록 / 상태 |
선주파수 | fL | 125 | 마하즈 | IEEE 802.3마다, 5 수준 부호화 | ||
Tx 출력 임피던스 | 즈아웃, TX | 100 | 오옴 | 차이 | ||
Rx 입력 임피던스 | 신, RX | 100 | 오옴 | 차이 |
명령 정보
듀얼 섬유 SFP 송수신기 | |
부품번호 | 제품 설명 |
155Mbp/s SFP 송수신기 | |
FE-SX-MM850 | 155Mbps, 850nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80 킬로미터 듀얼 LC, DDM 0' C~+70' C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120 킬로미터 듀얼 LC, DDM 0' C~+70' C |
1.25Gbps SFP 송수신기 | |
GE-SX-MM850 | 1.25Gbps, 850nm MM 500m 듀얼 LC, DDM 0' C~+70' C |
GE-SX-MM1310 | 1.25gbps, 1310nm MM 2 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80 킬로미터 듀얼 LC, DDM 0' C~+70' C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120 킬로미터 듀얼 LC, DDM 0' C~+70' C |
10Gbps SFP 송수신기 | |
SFP+-10GB-sr | 10G SFP+ SR 멀티 모드 듀얼 섬유 LC 850nm 300M |
SFP+-10GB-lrm | 10G SFP+ LRM 멀티 모드 듀얼 섬유 LC 1310nm 220M |
SFP+-10GB-lr | 10G SFP+ LR 단일모드 듀얼 섬유 LC 1310nm 20 킬로미터 |
SFP+-10GB-erm | 10G SFP+ER 단일모드 듀얼 섬유 LC 1310nm 40 킬로미터 |
SFP+-10GB-er | 10G SFP+ER 단일모드 듀얼 섬유 LC 1550nm 40 킬로미터 |
SFP+-10GB-zr | 10G SFP+ZR 단일모드 듀얼 섬유 LC 1550nm 80 킬로미터 |
XFP 송수신기 | |
XFP-10G-sr | 10G XFP SR 멀티 모드 듀얼 섬유 LC 850nm 300M |
XFP-10G-lrm | 10G XFP LRM 단일모드 듀얼 섬유 LC 1310nm 10kM |
XFP-10G-lr | 10G XFP LR 단일모드 듀얼 섬유 LC 1310nm 20 킬로미터 |
XFP-10G-er | 10G XFP ER 단일모드 듀얼 섬유 LC 1550nm 40 킬로미터 |
XFP-10G-zr | 10G XFP ZR 단일모드 듀얼 섬유 LC 1550nm 80 킬로미터 |
