상세 정보 |
|||
| 데이터 속도: | 1.25Gb/S | 거리: | 1억 |
|---|---|---|---|
| 커넥터: | RJ45 | DDM: | 지원하다 |
| 전원: | 3.3V | 작동 온도: | 0~70C |
| 호환성: | 시스코, HP, 화웨이, 피니사... | 제조사: | 예 |
| 하이 라이트: | 1.25G SFP 송수신기 100m,세륨 구리 SFP 송수신기,3.3V 구리 SFP 송수신기 |
||
제품 설명

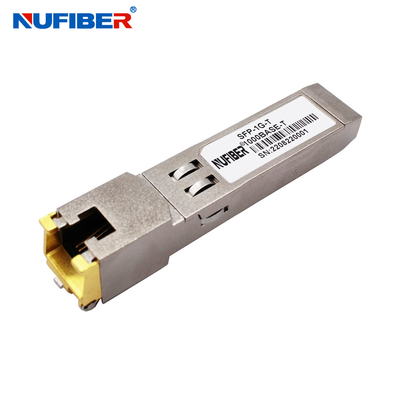

주문을 받아서 만들어진 10/100/1000BASE-T SFP 구리 RJ-45 100m 송수신기 단위 구리 SFP 송수신기
설명
10/100/1000 구리 SFP 트랜시버는 10/100/1000Mbps를 지원하는 IEEE 802.3-2002 및 IEEE 802.3ab에 지정된 Gigabit Ethernet 및 10/100/1000BASE-T 표준을 준수하는 고성능의 비용 효율적인 모듈입니다. 비차폐 트위스트 페어 카테고리 5 케이블을 통해 최대 100미터의 데이터 속도 도달.
GLC-T10/100/1000은 5레벨 펄스 진폭 변조(PAM) 신호로 10/100/1000Mbps 전이중 데이터 링크를 지원합니다.케이블의 4개 쌍은 모두 각 쌍에서 250Mbps의 기호 속도로 사용됩니다.
GLC-T10/100/1000은 2선 직렬 CMOS EEPROM 프로토콜을 통해 A0h 주소로 액세스할 수 있는 SFP MSA와 호환되는 표준 직렬 ID 정보를 제공합니다.물리적 IC는 주소 ACh에서 2선 직렬 버스를 통해 액세스할 수도 있습니다.
특징
- 최대 1.25Gb/s 양방향 데이터 링크
- 핫플러그형 SFP 설치 공간
- 확장된 케이스 온도 범위(-40°C ~ +85°C)
- 낮은 EMI를 위한 완전 금속 인클로저
- 낮은 전력 손실
- 소형 RJ-45 커넥터 어셈블리
- EEPROM의 자세한 제품 정보
- +3.3V 단일 전원 공급 장치
- 2선 직렬 버스를 통해 물리적 계층 IC에 액세스
- SGMII 인터페이스가 있는 호스트 시스템에서 10/100/1000 BASE-T 작동
- SFP MSA 준수
- IEEE 표준 802.3TM-2002 준수
- FCC 47 CFR 파트 15, 클래스 B 준수
- RoHS 준수 제품
애플리케이션
- Cat 5 케이블을 통한 1.25기가비트 이더넷
- 스위치/라우터에서 스위치/라우터 링크로
- 파일 서버용 고속 I/O
광학 매개변수
| 모수 | 상징 | 최소 | 전형적인 | 최대 | 단위 | 참고/조건 |
| 공급 전류 | ~이다 | 320 | 375 | 엄마 | 전체 전압 및 온도 범위에서 1.2W 최대 전력.아래 주의사항 참조 | |
| 입력 전압 | VCC | 3.13 | 3.3 | 3.47 | V | GND 참조 |
| 서지 전류 | 아이서지 | 30 | 엄마 | 정상 상태 전류보다 높은 핫 플러그.주의 사항 참조 |
| 모수 | 상징 | 최소 | 최대 | 단위 | 참고/조건 |
| SFP 출력 낮음 | 볼륨 | 0 | 0.5 | V | host_Vcc에 대한 4.7k~10k 풀업. |
| SFP 출력 높음 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_Vcc에 대한 4.7k~10k 풀업. |
| SFP 입력 낮음 | 빌 | 0 | 0.8 | V | Vcc에 4.7k~10k 풀업. |
| SFP 입력 높음 | 2 | Vcc + 0.3V | V | Vcc에 4.7k~10k 풀업. |
| 전송선-SFP | ||||||
| 모수 | 상징 | 최소 | 전형적인 | 최대 | 단위 | 참고/조건 |
| 회선 주파수 | fL | 125 | 메가헤르츠 | IEEE 802.3에 따른 5단계 인코딩 | ||
| Tx 출력 임피던스 | 주트, 텍사스 | 100 | 옴 | 미분 | ||
| Rx 입력 임피던스 | 진, RX | 100 | 옴 | 미분 | ||
제품 쇼
