상세 정보 |
|||
데이터 속도: | 10/100/1000Mbps | 거리: | 100m |
---|---|---|---|
커넥터: | RJ45 | DDM: | 지원하다 |
전원 공급 장치: | 3.3V | 작동 온도: | 0~70℃ |
보증: | 1년 | 호환성: | 시스코, HP, 화웨이, 피니사... |
제조사: | 예 | ||
하이 라이트: | DDM 이더넷 SFP 모듈,100M 이더넷 SFP 모듈,100Base-T 구리 SFP 모듈 |
제품 설명

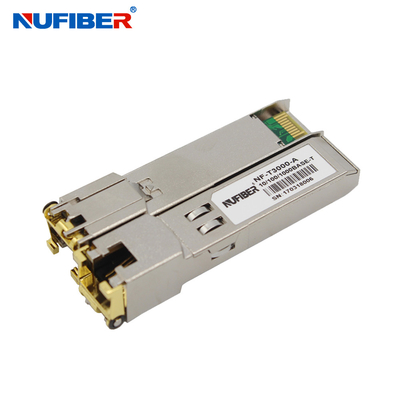

1.25Gb/s GLC-T 10/100/1000M 구리 이더넷 SFP 트랜시버 100m
설명
GLC-T10/100/1000 구리 SFP 트랜시버는 10/100을 지원하는 IEEE 802. 3-2002 및 IEEE 802.3ab에 지정된 기가비트 이더넷 및 10/100/1000BASE-T 표준을 준수하는 고성능의 비용 효율적인 모듈입니다. /1000Mbps 데이터 속도는 비차폐 연선 카테고리 5 케이블을 통해 최대 100미터에 도달합니다.GLC-T10/100/1000은 5레벨 PAM(펄스 진폭 변조) 신호로 10/100/1000Mbps 전이중 데이터 링크를 지원합니다.케이블의 4개 쌍은 모두 각 쌍에서 250Mbps의 심볼 레이트로 사용됩니다.GLC-T10/100/1000은 2-와이어 직렬 CMOS EEPROM 프로토콜을 통해 A0h 주소로 액세스할 수 있는 SFP MSA와 호환되는 표준 직렬 ID 정보를 제공합니다.물리적 IC는 주소 ACh에서 2선 직렬 버스를 통해 액세스할 수도 있습니다.
특징
- 최대 1.25Gb/s 양방향 데이터 링크
- 핫플러그 가능 SFP 풋프린트
- 확장된 케이스 온도 범위(-35°C ~ +75°C)
- 낮은 EMI를 위한 완전 금속 인클로저
- 낮은 전력 손실
- 컴팩트 RJ-45 커넥터 어셈블리
- EEPROM의 자세한 제품 정보
- +3.3V 단일 전원 공급 장치
- 2-와이어 직렬 버스를 통해 물리 계층 IC에 액세스
- SGMII 인터페이스가 있는 호스트 시스템에서 10/100/1000 BASE-T 작동
- SFP MSA 준수
- IEEE Std 802.3TM-2002 준수
- FCC 47 CFR 파트 15, 클래스 B 준수
- RoHS 준수 제품
애플리케이션
- Cat 5 케이블을 통한 1.25 기가비트 이더넷
- 스위치/라우터 대 스위치/라우터 링크
- 파일 서버를 위한 고속 I/O
광학 매개변수
매개변수 | 상징 | 최소 | 전형적인 | 최대 | 단위 | 주의사항/조건 |
공급 전류 | ~이다 | 320 | 375 | 엄마 | 전체 전압 및 온도 범위에서 최대 1.2W 전력.아래 주의사항 참조 | |
입력 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | GND 참조 |
서지 전류 | 아이서지 | 30 | 엄마 | 정상 상태 전류 이상의 핫 플러그.주의 사항 참조 |
매개변수 | 상징 | 최소 | 최대 | 단위 | 주의사항/조건 |
SFP 출력 낮음 | 볼륨 | 0 | 0.5 | V | host_Vcc에 대한 4.7k ~ 10k 풀업. |
SFP 출력 높음 | VOH | 호스트_Vcc -0.5 | 호스트_Vcc + 0.3 | V | host_Vcc에 대한 4.7k ~ 10k 풀업. |
SFP 입력 낮음 | 빌 | 0 | 0.8 | V | Vcc에 대한 4.7k ~ 10k 풀업. |
SFP 입력 높음 | 2 | Vcc + 0.3V | V | Vcc에 대한 4.7k ~ 10k 풀업. |
전송 라인-SFP | ||||||
매개변수 | 상징 | 최소 | 전형적인 | 최대 | 단위 | 주의사항/조건 |
회선 주파수 | 플 | 125 | MHz | IEEE 802.3에 따른 5레벨 인코딩 | ||
Tx 출력 임피던스 | Zout,TX | 100 | 옴 | 미분 | ||
수신 입력 임피던스 | 진,알엑스 | 100 | 옴 | 미분 |
주문 정보
이중 섬유 SFP 트랜시버 | |
부품 번호 | 제품 설명 |
155Mbp/s SFP 트랜시버 | |
FE-SX-MM850 | 155Mbps, 850nm MM 2km 이중 LC, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm MM 2km 이중 LC, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km 듀얼 LC, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km 듀얼 LC, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km 듀얼 LC, DDM 0°C~+70°C |
1.25Gbps SFP 트랜시버 | |
GE-SX-MM850 | 1.25Gbps, 850nm MM 500m 이중 LC, DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25Gbps, 1310nm MM 2km 이중 LC, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km 듀얼 LC, DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km 이중 LC, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km 이중 LC, DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km 이중 LC, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km 이중 LC, DDM 0°C~+70°C |
10Gbps SFP 트랜시버 | |
SFP+-10GB-SR | 10G SFP+ SR 멀티 모드 듀얼 파이버 LC 850nm 300M |
SFP+-10GB-LRM | 10G SFP+ LRM 다중 모드 이중 섬유 LC 1310nm 220M |
SFP+-10GB-LR | 10G SFP+ LR 싱글 모드 듀얼 파이버 LC 1310nm 20km |
SFP+-10GB-ER미디엄 | 10G SFP+ER 단일 모드 이중 섬유 LC 1310nm 40km |
SFP+-10GB-ER | 10G SFP+ER 단일 모드 이중 섬유 LC 1550nm 40km |
SFP+-10GB-ZR | 10G SFP+ZR 단일 모드 이중 섬유 LC 1550nm 80km |
NSFP 트랜시버 | |
XFP-10G-SR | 10G XFP SR 멀티 모드 듀얼 파이버 LC 850nm 300M |
XFP-10G-LRM | 10G XFP LRM 단일 모드 이중 섬유 LC 1310nm 10kM |
XFP-10G-LR | 10G XFP LR 단일 모드 이중 섬유 LC 1310nm 20km |
XFP-10G-ER | 10G XFP ER 단일 모드 이중 섬유 LC 1550nm 40km |
XFP-10G-ZR | 10G XFP ZR 단일 모드 이중 섬유 LC 1550nm 80km |
제품 쇼
