| MOQ: | 1개 |
| 표준 포장: | 1 조각 케이블은 1개 박스로 압축됩니다, |
| 배달 기간: | 2~3 일 |
| 지불 방법: | T/T, 웨스턴 유니온, L/C |
| 공급 능력: | 달 당 100,000 PC |

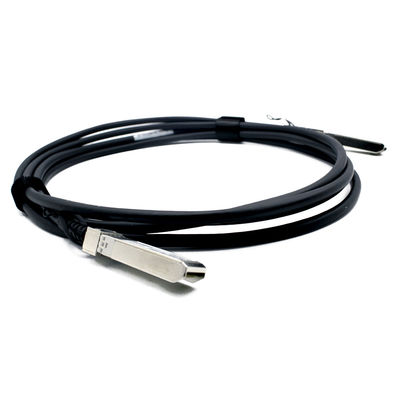

10g 케이블 DAC 저가 10G SFP+ 패시브 직접 부착 구리 케이블 DAC 3M
설명
Nufiber의 고속 SFP+ 직접 부착 케이블(DAC)은 10기가비트 이더넷(10GbE) 네트워크 애플리케이션에서 높은 성능을 제공하며, 향상된 SFP+ 커넥터를 사용하여 얇은 트윈액스 케이블을 통해 한 쌍의 송수신기를 통해 10Gbps 데이터를 전송합니다. SFF-8431, SFF-8083 전기 표준 및 SFF-8432 기계 표준, EEPROM 표준 SFF-8472를 준수합니다.
주요 특징
응용 분야
기술 매개변수
| 매개변수 | 기호 | 최소 | 일반 | 최대 | 단위 |
| 작동 케이스 온도 | 표준 Tc | 0 | 25 | 70 | °C |
| 보관 온도 | Ts | -40 | 85 | °C | |
| 전원 공급 전압 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 전력 소비 | PD | 0.5 | W | ||
| 상대 습도 | RH | 5 | 95 | % | |
| 데이터 속도 | 10.5 | Gbps |
| 테스트 유형 | 테스트 항목 | 대상 | 참조 |
| 전기적 특성 |
차동 모드 RL(SDDII) | 0.01 측정 단위: dB |
SFF 8431 |
| 공통 모드 반사 손실 (SCCII) |
0.01 측정 단위: dB |
SFF 8431 | |
| NEXT | 1MHz에서 11GHz까지 <-26dB | / | |
| 케이블 어셈블리 임피던스 | 100+/ -100hm 30ps(20 %- 80 %)의 상승 시간 |
(20%~80 %) | |
| 삽입 손실 편차 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| 환경 특성 |
작동 온도 | -40~85°C | 케이블 작동 온도 범위 |
| 열 충격 | 전기적 성능은 사양 요구 사항을 충족합니다. |
EIA-364-32D. 방법 A. TC-1. -55 10 85C,100 사이클, 15분, 체류 |
|
| 사이클 온도 및 습도 | 전기적 성능은 사양 요구 사항을 충족합니다. |
EIA-364-31 방법 III, 테스트 Cond A |
|
| 염수 분무 | 쉘 후 48시간 염수 분무 부식 면적 5% 미만 |
EIA-364-26 | |
| 온도 수명 | 성능은 사양 요구 사항을 충족합니다. | EIA-364-17B w/ RH, 습기 500시간 동안 85% RH에서 85C |
|
| 기계적 특성 |
기계적 진동 | 성능은 사양 요구 사항을 충족합니다. | EIA-364-28E.11 TC-VII, 테스트 Cond. D X,Y,Z 축에서 15분. |
| 케이지의 케이블 플러그 유지 | 90N 최소. | 90N 미만에서 케이블 플러그에 기능적 손상이 없습니다. SFF-8432 Rev 5.0 EIA-455-6B 기준 | |
| 플러그의 케이블 유지 | 90N 최소. | EIA-364-27B, TC-G, 6방향으로 3회, 100g, 6ms에 따라 클램프 및 충격 | |
| 기계적 충격 | 성능은 사양 요구 사항을 충족합니다. | SFF-8432 Rev 5.0 | |
| 케이블 플러그 삽입 | 18N(최대) | SFF-8432 Rev 5.0 | |
| 케이블 플러그 추출 | 12.5N(최대) | EIA-364-09; 플러그 사이클 수행 플러그 및 리셉터클 결합 속도: | |
| 내구성 | 50회. 물리적 손상 증거 없음 | 250회/시간 |
제품 보기
|
|
