| MOQ: | 1개 |
| 표준 포장: | 1 조각 케이블은 1개 박스로 압축됩니다, |
| 배달 기간: | 2~3 일 |
| 지불 방법: | T/T, 웨스턴 유니온, L/C |
| 공급 능력: | 달 당 100,000 PC |

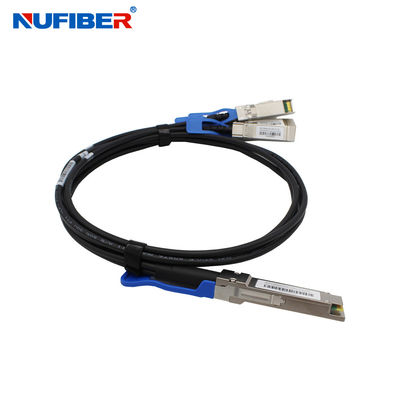

고속 100Gb/s QSFP28 ~ 4xSFP28 수동 직결 구리 케이블 1M
설명
QSFP28 수동 구리 케이블 조립은 8개의 디퍼셜 구리 짝을 갖추고 있으며, 채널당 최대 28Gbps의 속도로 4개의 데이터 전송 채널을 제공하며, 100G 이더넷을 충족합니다.25G 이더넷 및 인피니밴드 향상된 데이터 속도 (EDR) 요구 사항26AWG에서 30AWG까지 광범위한 와이어 가이즈에서 사용할 수 있습니다. 이 100G 구리 케이블 집합체는 낮은 삽입 손실과 낮은 크로스 토크를 갖추고 있습니다.
데이터 센터, 네트워크 및 통신 시장에서 높은 속도, 신뢰할 수있는 케이블 조립을 요구하는 애플리케이션을 위해 설계되었습니다.이 차세대 제품은 QSFP+ 형식 요소와 같은 짝짓기 인터페이스를 공유합니다.기존 QSFP 포트와 후향 호환성 있게 합니다. QSFP28는 현행 10G 및 14G 애플리케이션과 상당한 신호 무결성 마진으로 사용될 수 있습니다.
주요 특징
IEEE 802.3bj,IEEE 802.3by 및 InfiniBand EDR와 호환
100Gbps의 집계 데이터 속도를 지원합니다.
삽입 손실 및 교차 대화를 최소화하기 위해 최적화된 구조
기존 QSFP+ 커넥터 및 케이지와 역동 호환성
당겨서 풀어주는 슬라이드 잠금 설계
26AWG에서 30AWG 케이블
직선 및 분쇄 조립 구성
맞춤형 케이블 트레이드 종료 EMI 방사선 제한
케이블 서명을 위한 사용자 정의 가능한 EEPROM 매핑
RoHS 준수
적용
스위치, 서버 및 라우터
데이터 센터 네트워크
저장 구역 네트워크
고성능 컴퓨팅
전기 통신 및 무선 인프라
의료 진단 및 네트워크
시험 및 측정 장비
기술 매개 변수
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고: |
| 차차 저항력 | TDR | 90 | 100 | 110 | Ώ | |
| 삽입 손실 | SDD21 | 8 | 22.48 | dB | 12.8906 GHz에서 | |
| 분산 수익 손실 |
SDD11 SDD22 |
12.45 | 1 참조 | dB | 0.05~4.1GHz | |
| 3.12 | 2 참조 | dB | 4.1~19 GHz | |||
| 일반 모드에서 일반 모드 출력 반환 손실 |
SCC11 SCC22 |
2 | dB | 0.2~19 GHz | ||
|
일반 모드에서 차차 수익 손실 |
SCD11 SCD22 |
12 | 3 참조 | dB | 0.01~12.89 GHz | |
| 10.58 | 4 참조 | 12.89~19 GHz | ||||
|
일반 모드와 차이는 전환 손실 |
SCD21-IL | 10 | dB | 0.01~12.89 GHz | ||
| 5 참조 | 12.89~15.7 GHz | |||||
| 6.3 | 15.7~19 GHz | |||||
| 채널 운영 마진 | COM | 3 | dB | |||
|
참고:
|
||||||
기계적 차원
제품 전시
|
|
