상세 정보 |
|||
| 자료 비율: | 10Gb/초 | 접속구의 형태: | SFP+에서 SFP+로 |
|---|---|---|---|
| 길이: | 3m | 재료: | 구리 케이블 |
| 애플리케이션: | FTTH FTTB FTTX 네트워크 | 와이어 AWG: | 기본적으로 AWG30 |
| 전원 공급기: | 3.3V | 작업 온도.: | 0~70℃ |
| 제조사: | 예 | 보증: | 1년이요 |
| 하이 라이트: | AWG30 직접 접속 구리 케이블 SFP+,고속도 직접 접속 구리 케이블 SFP+,10G 직접 접속 구리 케이블 SFP+ |
||
제품 설명

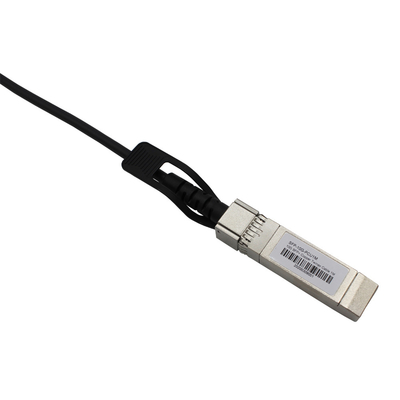

마이크로티크로 적합한 SFP+ DAC AWG30 3 미터에 대한 직접 접속 구리 케이블 고속도 10G SFP+
기술
가는 트윈액스 케이블 위에서 쌍을 이루는 송신기와 수신기들을 통한 10Gbps 데이터를 전송하기 위해 강화한 SFP+ 연결기를 사용하여, 누화이바의 고속도 SFP+ 직접 접속 케이블 (DAC)는 10 기가비트 이더넷의 고성능에게 (10GbE) 네트워크 응용을 제공합니다. 그들은 전기적인 표준 SFF-8431, SFF-8083과 기계적 표준 SFF-8432, EEPROM 표준 SFF-8472로 순응합니다.
키특성
- 수 기가비트 자료 비율 최고 10.5Gbps를 지원하세요
- 1Gbps에 뒤로 적합한 자료 비율
- 핫 블러그 가능한 SFP 20PIN 발자국
- 입출력 연결기는 고속도 차분 신호 적용성의 설계를 했습니다
- 강화한 EMI / EMC 성능을 위해 순응한 개선된 끼워 넣을 수 있는 형식 요인(IPF)
- SFP가 +Switches를 가두는 산업 기준으로 적합합니다
- EEPROM 서명은 맞춤화될 수 있습니다.
- 저 전력 소모 < 0="">
- 온도 범위 : 0~ 70 'Ｃ
- 순응한 RoHS-6
애플리케이션
- 10G 이더넷
- 인피니밴드, 광섬유 채널 4G/8G/10G
- Sonet 멀티플랫폼 지원
- 높은 성능 컴퓨팅 클러스터
- 높은 엔드 서버
- 대도시권 네트워크 스위치 / 크로스는 연결됩니다
기술적인 매개 변수
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 운용 케이스 온도 | 표준 Tc | 0 | 25 | 70 | 'Ｃ |
| 저장 온도 | Ts | -40 | 85 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ |
| 전력 소모 | PD | 0.5 | Ｗ | ||
| 상대 습도 | RH | 5 | 95 | % | |
| 자료 비율 | 10.5 | 그비피스 |
| 시험 유형 | 테스트 항목 | 타겟 | 참조 |
| 전기적입니다 특성 |
차동 모드 rl(sddii) | 0.01 측정 유닛 : dB |
SFF 8431 |
| 커먼 모드 반사 특성 (SCCII) |
0.01 측정 유닛 : dB |
SFF 8431 | |
| 다음의 | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| 케이블 조립 임피던스 | 100+/ -100hm 30이지 추신 (20 %- 80 %)의 상승 시간 |
(20%~80 %) | |
| 삽입 손실 일탈 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| 환경적입니다 특성 |
작동 온도 | - 40~85' Ｃ | 케이블 작동 temp.range |
| 열 충격 | 전기적 실행은 더를 만납니다 상술 요구사항 |
EIA-364-32D. 방법 A. TC-1. -55 10 85C,100 사이클, 15 분, 드웰 |
|
| 주기적 임시. & 습도 | 전기적 실행은 더를 만납니다 상술 요구사항 |
EIA-364-31 방법 3세, 시험 냉각기 A |
|
| 염수분무 | 48 시간은 외피 뒤에 분사하여 소금을 칩니다 부식성인 지역 5% 이하 |
EIA-364-26 | |
| 온도 삶 | 성능은 상술 요구사항을 충족시킵니다 | RH와 EIA-364-17B가 축축해집니다 500시간 동안 85% RH에 있는 열기 85C |
|
| 기계적입니다 특성 |
메카니카이 진동 | 성능은 상술 요구사항을 충족시킵니다 | EIA-364-28E.11 TC-VII, 테스트 냉각기. Ｄ 15 X,Y,Z 주축에서 분. |
| 새장에서 케이블 플러그 보유 | 90N 민. | 90N 이하 케이블 플러그에 대한 어떤 기능적 손상. 5.0 EIA-455-6B가 SFF-8432마다 활성화합니다 | |
| 플러그에서 케이블 리텐션 | 90N 민. | 클램프와 EIA-364-27B 당 충격, TC-G, 6이지 방향, 100g, 6명의 부인에서 3 번 | |
| 기계적인 충격 | 성능은 상술 요구사항을 충족시킵니다 | SFF-8432 목사 5.0 | |
| 케이블 플러그 삽입 | 18N(Max.) | SFF-8432 목사 5.0 | |
| 케이블 플러그 추출 | 12.5N(Max.) | EIA-364-09 ; 플러그 사이클 플러그와 수용부 친구 비율을 수행하세요 : | |
| 내구성 | 50 타임즈 지. 물리적 손상의 어떤 증거 | 시간 250 번 / |
상품 전시회
애플리케이션
FAQ
큐 : 제조 또는 무역 업체입니까 ?
한 : 전세계적으로 1회 정지 OEM과 ODM 서비스를 모든 파트너들에게 제공하면서, 우리는 직접 접속 케이블의 전문적 제조입니다.
큐 : 당신의 제품이 우리의 기준에 따르고 있습니까 ?
한 : 예, 당신이 예를 들어 요구한 것처럼 자사 제품은 검사를 통과할 수 있습니다 : CE, 로에스, ISO9001.
큐 : 어떻게 당신이 품질을 제어합니까 ?
한 : 우리는 완전한 QC 시스템 (IQC, IPQC, FQC, OQC 팀), 전문적 제품 기술자들과 지속적인 개선 시스템을 가집니다.
큐 : 제품 보증서가 무엇입니까?
한 : 우리는 12 달 개런티를 제공합니다.
