| MOQ: | 1개 부분 |
| 표준 포장: | 1 조각 케이블은 1개 박스로 압축됩니다, |
| 배달 기간: | 2~3 일 |
| 지불 방법: | 전신환, 웨스턴 유니온, L/C (신용장) |
| 공급 능력: | 달 당 100,000 PC |

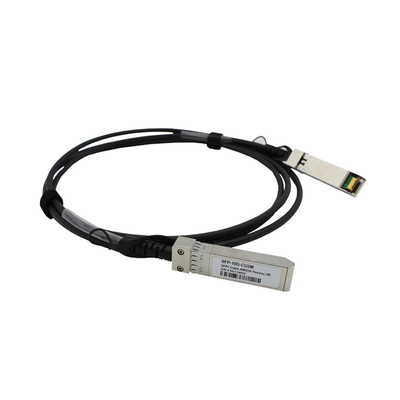

10G SFP+ DAC 케이블 수동적 직접 접속 구리 트윈액스 케이블 1-7meters SFP 직접 접속 케이블
기술
SFP+ 직접 접속 케이블은 SFF-8431, SFF-8432와 SFF-8472 상술로 순응합니다. 와이어 게이지 중에서 다양한 선택은 케이블 길이 (최고 7m까지) 중에서 다양한 선택과 30에서 24까지 AWG를 이용 가능합니다.
키특성
(1) SFF-8431, 8432와 8472로 순응합니다 ;
(2) 채널 당 최고 10.3125Gbps까지 자료 비율 ;
(3) 최고 7m까지 전송 ;
(4) 작동 온도 : 0~70C ;
(5) 한 개의 3.3V 전원 공급기 ;
(6) 순응한 로에스.
애플리케이션
기술적인 매개 변수
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 운용 케이스 온도 | 표준 Tc | 0 | 25 | 70 | 'Ｃ |
| 저장 온도 | Ts | -40 | 85 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ |
| 전력 소모 | PD | 0.5 | Ｗ | ||
| 상대 습도 | RH | 5 | 95 | % | |
| 자료 비율 | 10.5 | 그비피스 |
| 시험 유형 | 테스트 항목 | 타겟 | 참조 |
| 전기적입니다 특성 | 차동 모드 rl(sddii) | 0.014 측정 유닛 : dB | SFF 8431 |
| 커먼 모드 반사 특성 (SCCII) | 0.012.5Where 측정 유닛 : dB | SFF 8431 | |
| 다음의 | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| 케이블 조립 임피던스 | 100+/ -100hm 30이지 추신 (20 %- 80 %)의 상승 시간 | (20%~80 %) | |
| 삽입 손실 일탈 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| 환경적입니다 특성 | 작동 온도 | - 40~85' Ｃ | 케이블 작동 temp.range |
| 열 충격 | 전기적 실행은 더를 만납니다 상술 요구사항 | EIA-364-32D. 방법 A. TC-1. -55 10 85C,100 사이클, 15 분, 드웰 | |
| 주기적 임시. & 습도 | 전기적 실행은 더를 만납니다 상술 요구사항 | EIA-364-31 방법 3세, 시험 냉각기 A | |
| 염수분무 | 48 시간은 외피 뒤에 분사하여 소금을 칩니다 부식성인 지역 5% 이하 | EIA-364-26 | |
| 온도 삶 | 성능은 상술 요구사항을 충족시킵니다 | RH와 EIA-364-17B가 축축해집니다 500시간 동안 85% RH에 있는 열기 85C | |
| 기계적입니다 특성 | 메카니카이 진동 | 성능은 상술 요구사항을 충족시킵니다 | EIA-364-28E.11 TC-VII, 테스트 냉각기. Ｄ 15 X,Y,Z 주축에서 분. |
| 새장에서 케이블 플러그 보유 | 90N 민. | 90N 이하 케이블 플러그에 대한 어떤 기능적 손상. 5.0 EIA-455-6B가 SFF-8432마다 활성화합니다 | |
| 플러그에서 케이블 리텐션 | 90N 민. | 클램프와 EIA-364-27B 당 충격, TC-G, 6이지 방향, 100g, 6명의 부인에서 3 번 | |
| 기계적인 충격 | 성능은 상술 요구사항을 충족시킵니다 | SFF-8432 목사 5.0 | |
| 케이블 플러그 삽입 | 18N(Max.) | SFF-8432 목사 5.0 | |
| 케이블 플러그 추출 | 12.5N(Max.) | EIA-364-09 ; 플러그 사이클 플러그와 수용부 친구 비율을 수행하세요 : | |
| 내구성 | 50 타임즈 지. 물리적 손상의 어떤 증거 | 시간 250 번 / |
명령 정보
| 부품번호 | 자료 비율 | 케이블 길이 | 와이어 게이지 | 연결기 | 임시. 범위 |
| 10G-DAC-1M | 최고 10.5까지 그비피스 | 1m | 30AWG | 부동태 동 | 0-70C |
| 10G-DAC-3M | 최고 10.5까지 그비피스 | 3m | 30AWG | 부동태 동 | 0-70C |
| 10G-DAC-5M | 최고 10.5까지 그비피스 | 5m | 24AWG | 부동태 동 | 0-70C |
| 10G-DAC-7M | 최고 10.5까지 그비피스 | 7m | 24AWG | 부동태 동 | 0-70C |
상품 전시회
선적 & 포장
FAQ
큐 : 제조 또는 무역 업체입니까 ?
한 : 전세계적으로 1회 정지 OEM과 ODM 서비스를 모든 파트너들에게 제공하면서, 우리는 직접 접속 케이블의 전문적 제조입니다.
큐 : 당신의 제품이 우리의 기준에 따르고 있습니까 ?
한 : 예, 당신이 예를 들어 요구한 것처럼 자사 제품은 검사를 통과할 수 있습니다 : CE, 로에스, ISO9001.
큐 : 어떻게 당신이 품질을 제어합니까 ?
한 : 우리는 완전한 QC 시스템 (IQC, IPQC, FQC, OQC 팀), 전문적 제품 기술자들과 지속적인 개선 시스템을 가집니다.
큐 : 제품 보증서가 무엇입니까?
한 : 우리는 12 달 개런티를 제공합니다.
|
|
