상세 정보 |
|||
| 자료 비율: | 100Gb/s | 접속구의 형태: | 4*SFP28에 대한 QSFP28 |
|---|---|---|---|
| 길이: | 1m/3m/5m | 재료: | 구리 케이블 |
| 애플리케이션: | FTTH FTTB FTTX 네트워크 | 와이어 AWG: | 채무 불이행으로서의 AWG 30 |
| 전원 공급기: | 3.3V | 작업 임시.: | 0~70C |
| 제조사: | 예 | 보증: | 1년 |
| 하이 라이트: | Qsfp28 직접 접속 케이블,SFP 송수신기 직접 접속 케이블,4xSFP28 100G DAC 케이블 |
||
제품 설명

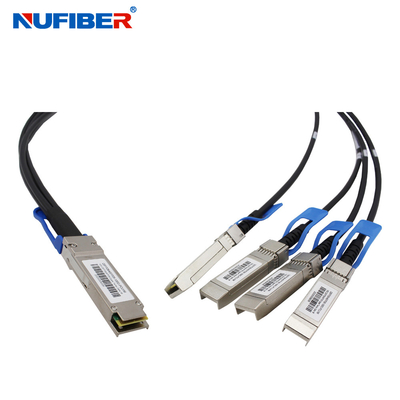

4xSFP28 수동적 직접 접속 구리 케이블 1M에 대한 고속도 100Gb/s QSFP28
기술
QSFP28 부동태 동 케이블 조립체 특징 8 차별적 구리는 채널마다 28Gbps의 최고 속도인 4 데이터 전송 채널을 제공하면서, 쌍이 되고, 100G Ethernet,25G 이더넷과 인피니밴드 개량된 데이터 비율(EDR) 요구를 만납니다.광범위한 것 이용할 수 있는 26AWG 에서 30AWG 이 100G 구리 케이블 조립체 특징으로부터의 배선 게이지의 저삽입 손실과 저누화를 울렸습니다.
데이타 센터에 적용하기 위해 설계되어 고속도, 믿을 만한 케이블 조립, 이 다음 생성 제품을 요구하는 네트워킹과 전자 통신 시장은 똑같은 상대 인터페이스를 QSFP+ 폼 팩터와 공유합니다, 그것을 뒤로 호환가능하게 하면서 현존하는 QSFP ports.QSFP28이 상당한 신호 무결성 마진과 현재 10G와 14G 응용과 함께 사용될 수 있습니다.
키특성
IEEE 802.3bj, IEEE 802.3by와 인피니밴드 EDR로 적합합니다
100Gbps의 종합 데이터율을 지원합니다
최적화된 건설이 삽입 손실과 혼선을 최소화합니다
현존하는 QSFP+ 연결기와 새장으로 뒤로 적합합니다
풀-투-릴리즈 하락 래치 설계
26AWG 에서 30AWG 케이블
이용 가능한 조립체 구조 바깥쪽의 일직선과 중단
주문 제작된 케이블 가닥 종결은 EMI 확산을 제한합니다
케이블 서명을 위한 커스텀기즈러블 EEPROM 매핑
순응한 로에스
애플리케이션
스위치, 서버와 라우터
lData 센터간 네트워크
라이스토리지 권역 통신망
라이하이 성능 컴퓨팅
라이텔레커뮤니케이션과 무선 통신 기반 시설
라이메디칼 진단과 네트워킹
라이테스트와 측정 장비
기술적인 매개 변수
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 차별적 임피던스 | TDR | 90 | 100 | 110 | Ώ | |
| 삽입 손실 | SDD21 | 8 | 22.48 | dB | 12.8906 기가헤르츠에 | |
| 차등 수익률 손실 |
SDD11 SDD22 |
12.45 | 1를 보세요 | dB | 0.05 내지 4.1 기가헤르츠에 | |
| 3.12 | 2를 보세요 | dB | 4.1 내지 19 기가헤르츠에 | |||
| 공통 모드 출력 반사 손실에 대한 공통 모드 |
SCC11 SCC22 |
2 | dB | 0.2 내지 19 기가헤르츠에 | ||
|
공통 모드에 차별적입니다 반사 특성 |
SCD11 SCD22 |
12 | 3를 보세요 | dB | 0.01 내지 12.89 기가헤르츠에 | |
| 10.58 | 4를 보세요 | 12.89 내지 19 기가헤르츠에 | ||||
|
커먼 모드에 차별적입니다 변환 손실 |
SCD21-IL | 10 | dB | 0.01 내지 12.89 기가헤르츠에 | ||
| 5를 보세요 | 12.89 내지 15.7 기가헤르츠에 | |||||
| 6.3 | 15.7 내지 19 기가헤르츠에 | |||||
| 채널 영업이익률 | COM | 3 | dB | |||
|
기록 :
|
||||||
