| MOQ: | 1개 부분 |
| 표준 포장: | 4 PC / 플라스틱 판, |
| 배달 기간: | 1-3 작업 일수 이내에 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 신용 카드 |
| 공급 능력: | 달 당 10,000 PC |
(QSFP28-100G-ER4)

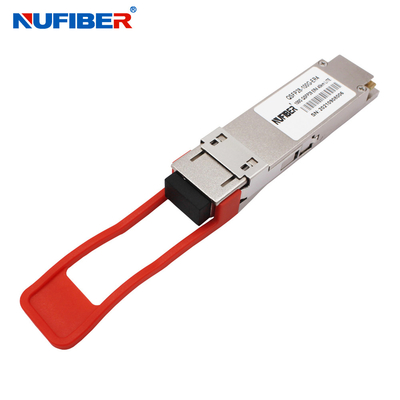

시스코 화웨이 HP 주니퍼와 호환되는 100G QSFP28 ER4 40km 광학 송수신 모듈
핫 플러그, 듀플렉스 LC 커넥터, 단일 모드
100G QSFP28 ~ 40KM 시스코 Sfp 광섬유 송수신 모듈 광학,Sfp 광학 송수신,Qsfp 송수신 모듈
QSFP28-100G-ER4는 FEC (30km없이 FEC) 광 통신 애플리케이션으로 설계된 트랜시버 모듈이다. 설계는 IEEE 802의 100GbASE-ER4에 적합하다.3-2012 제88항 표준 IEEE 802.3bm CAUI-4 칩에서 모듈 전기 표준 ITU-T G959.1-2012-02 표준. 모듈은 25.78Gbps의 4개의 입력 채널 (ch) 을 27.95Gbps의 전기 데이터로 4개의 레이인 광 신호로 변환합니다.그리고 100Gb/s 광 전송을 위해 하나의 채널로 복합화합니다.반대로, 수신자 쪽에서 모듈은 광적으로 100Gb / s 입력을 4 레인 신호로 배제하고 4 레인 출력 전기 데이터로 변환합니다.
4개의 레이인의 중심 파장은 1296nm, 1300nm, 1305nm 및 1309nm이다. 광 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 38핀 커넥터를 포함합니다.장거리 시스템에서 광적 분산을 최소화하기 위해, 이 모듈에서 단일 모드 섬유 (SMF) 가 적용되어야 합니다.
특징
신청서
광학적 매개 변수
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고: | |
| 채널별 데이터 속도 | - | 25.78125 | Gbit/s | ||||
| 전력 소비 | - | 2.5 | 3.5 | W | |||
| 공급 전류 | Icc | 0.75 | 1.0 | A | |||
| 제어 I/O 고전압 | HIV | 2.0 | Vcc | V | |||
| 제어 I/O 저전압 | VIL | 0 | 0.7 | V | |||
| 채널 간 편향 | TSK | 150 | PS | ||||
| 재설정 기간 | 10 | 우리 | |||||
| RESETL 취소 시간 | 100 | ms | |||||
| 시간 에 대한 힘 | 100 | ms | |||||
| 송신기 | |||||||
| 단일 끝 출력 전압 허용량 | 0.3 | 4 | V | 1 | |||
| 일반 모드 전압 허용 | 15 | mV | |||||
| 송신 입력차전 전압 | VI | 120 | 1200 | mV | |||
| 송신 입력 차이 저항 | ZIN | 80 | 100 | 120 | |||
| 데이터 의존성 입력 지터 | DDJ | 0.1 | UI | ||||
| 데이터 입력 총 지터 | TJ | 0.28 | UI | ||||
| 수신기 | |||||||
| 단일 끝 출력 전압 허용량 | 0.3 | 4 | V | ||||
| Rx 출력차전 전압 | 보 | 600 | 800 | mV | |||
| Rx 출력 상승 및 하락 전압 | Tr/Tf | 35 | ps | 1 | |||
| 전체 지터 | TJ | 0.7 | UI | ||||
| 결정적 지터 | DJ | 0.42 | UI | ||||
주문 정보
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC 듀플렉스 | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 1031Gbps | 1310nm | SMF | LC 듀플렉스 | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC 듀플렉스 | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC 듀플렉스 | 10km | DML CWDM |
| 1271~1331nm | ||||||
제품 표시
응용 프로그램:
포장 및 운송
|
|
