상세 정보 |
|||
| 자료 비율: | 40Gb/s | 사고 방식: | 1550nm |
|---|---|---|---|
| 거리: | 40 킬로미터 | 연결기: | LC |
| 섬유형: | 단일모드 이중 통신 LC | 전원 공급기: | 3.3V |
| 작동 온도: | 0~70C | 보증: | 1년이요 |
| 제조사: | 예 | OEM: | 지원 |
| 하이 라이트: | 40g 광 섬유형 송수신기,큐스프피 광 섬유형 송수신기,80 킬로미터 40G QSFP+ 송수신기 |
||
제품 설명

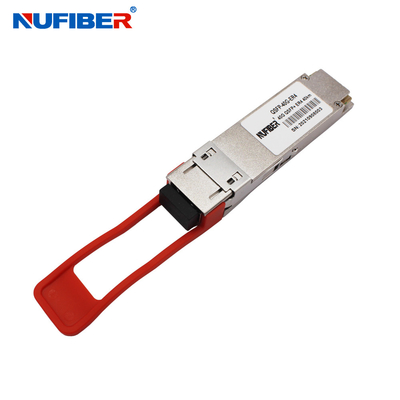

QSFP-40G-ER4 40gb/s ER4 40KM 1310nm LC 섬유 광 전송부 스프피 모듈 40g 큐스프피
보증된 제조사 40g/100g 큐스프피 10 km/80km/20km 광 섬유형 송수신기
QSFP-40G-ER4
40G QSFP+ ER4 40 킬로미터 1310nm LC 커넥터 섬유 광 전송부 QSFP-40G-ER4 QSFP+ 40G
뜨거운 끼워 넣을 수 있는, 두 부분으로 된 LC 연결기, 단일모드
제품 설명
QSFP-40G-ER4는 40Km 광 통신 응용을 위해 설계된 송수신기 모듈입니다. 디자인은 IEEE P802.3ba 표준 중 40GBASE-ER4에 순응합니다. 모듈은 4 CWDM 광 신호로 10Gb/s 전기적 데이터의 4개 입력 채널 (ch)를 변환하고, 40Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로, 수신부에, 모듈은 광학적으로 4 CWDM 채널 신호로의 40Gb/s 입력을 역다중화처리하고, 4개의 채널 출력 전기적 데이터로 그들을 변환합니다.
4 CWDM 채널의 중심 파장은 국제 전기통신 규격 위원회 G694.2에서 규정된 CWDM 파장 그리드의 회원들로서 1271, 1291, 1311과 1331 nm을 있습니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
제품은 QSFP 다중-자원 협정 (MSA)에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
모듈은 모듈 현재, 리셋, 일시정지와 같은 한 개의 +3.3V 전원 공급기와 LVCMOS / LVTTL 전체 제어 신호로부터 작동하고 저전력 모드가 모듈로 이용 가능합니다. 2번 와이어 직렬 접속은 더 복잡한 제어신호를 보내고 받고 디지털 진단 정보를 획득하도록 이용 가능합니다. 개인 채널은 다루어질 수 있고 비사용 채널이 최대 설계 유연성을 위해 폐쇄될 수 있습니다.
QSFP-40G-ER4는 QSFP 다중-자원 협정 (MSA)에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다. 모듈은 매우 고관능성과 2가닥 도선 직렬 인터페이스를 통해 접근하기 쉬운 특징 통합을 제공합니다.
키특성
|
4 CWDM 레인 먹스 / 역다중화기 디자인 |
|
채널 대역폭 당 최고 11.2Gbps |
|
> 40Gbps의 집합 대역폭 |
|
이중 통신 LC 연결기 |
|
40G 이더넷 IEEE802.3ba와 40GBASE-ER4 표준으로 순응합니다 |
|
순응한 QSFP MSA |
|
최고 40까지 킬로미터 전송 |
|
QDR / DDR 인피니밴드 자료 비율로 순응합니다 |
|
한 개의 +3.3V 전력 공급 오퍼레이팅 |
|
짜맞춘 디지털 진단 기능 |
|
온도 범위 0' 70' Ｃ에 대한 Ｃ |
|
순응한 로에스 |
애플리타이온
|
랙이 괴롭힙니다 |
|
데이터 센터 스위치와 라우터 |
|
메드로 네트워크 |
|
스위치와 라우터 |
|
40G BASE-ER4 이더넷 링크 |
광섬유 변수 (70 'Ｃ에 대한 TOP = 0, 3.47 볼트에 VCC = 3.13)
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 레프. |
| 송신기 | ||||||
|
파장 할당 |
L0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | |
| L1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | ||
| L2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | ||
| L3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | ||
| 사이드 모드 억압비 | SMSR | 30 | - | - | dB | |
| 전체 평균 발진 파워 | PT | - | - | +10.5 | 데이터 베이스 관리 프로그램 | |
| 평균 발진 파워, 각각 레인 | -2.7 | - | +4.5 | 데이터 베이스 관리 프로그램 | ||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | - | - | 4.7 | dB | ||
| 광변조 크기, 각각 레인 | OMA | 0.3 | +5 | 데이터 베이스 관리 프로그램 | ||
| 각각 레인, OMA 마이너스 송신기와 분산 페널티 (TDP)에서 전원에 착수합니다 | -0.5 | - | 데이터 베이스 관리 프로그램 | |||
| 각각 레인인 TDP | TDP | 2.6 | dB | |||
| 소광비 | ER | 3.5 | - | - | dB | |
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
| 광 궤환 손실 허용한도 | - | - | 20 | dB | ||
| 평균 출시 전원차단 송신기, 각각 레인 | 포트 | -30 | 데이터 베이스 관리 프로그램 | |||
| 상대 강도 잡음 | 린 | -128 | dB/HZ | 1 | ||
| 수신기 | ||||||
| 손상 문턱치 | 스드 | 3.8 | 데이터 베이스 관리 프로그램 | 1 | ||
| 수신기 입력, 각각 레인에 있는 평균 마력 | Ｒ | -21.2 | -4.5 | 데이터 베이스 관리 프로그램 | ||
| 수신기 전력 (OMA), 각각 레인 | -1 | dB | ||||
| RSSI 정확도 | -2 | 2 | dB | |||
| 수신기 반사도 | 르르크스 | -26 | dB | |||
| 수신기 전력 (OMA), 각각 레인 | - | - | 3.5 | 데이터 베이스 관리 프로그램 | ||
| 각각 레인인 OMA에서 응력을 가진 수신기 감도 | - | - | -16.8 | 데이터 베이스 관리 프로그램 | ||
| 수신기 민감도(OMA), 각각 레인 | Sen | - | - | -19 | 데이터 베이스 관리 프로그램 | |
| 어떠한 2 레인 (OMA) 사이의 수신 전력의 차이 | 7.0 | dB | ||||
| 각각 레인, 전기적 3 dB 최고 차단 주파수를 받습니다 | 12.3 | 기가헤르츠 | ||||
| LOS 인가 해제 | LOSD | -20 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | LOSA | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | dB | |||
정보를 주문하는 것 :
| QSFP-40G-SR4 | 40Gb/s 150m MPO / MTP 연결기, 멀티 모드, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10 킬로미터 두 부분으로 된 LC 연결기, 단일모드, 1270-1330nm |
| QSFP-40G-ER4 | 40Gb/s 40 킬로미터 두 부분으로 된 LC 연결기, 단일모드, 1270-1330nm |
| QSFP-40G-lr-s | 40Gb/s 2 킬로미터 PSM4 MPO 연결기, 단일모드, 1310nm |
| QSFP-40G-lr-s | 40Gb/s 10 킬로미터 PSM4 MPO 연결기, 단일모드, 1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m 두 부분으로 된 LC 연결기, 다중 방식(OM3), 1270-1330nm |
| QSFP-40G-LX4 | 40Gb/s 2 킬로미터 두 부분으로 된 LC 연결기, 단일모드, 1270-1330nm |
제품은 나타납니다
패키징 & 선적
