| MOQ: | 1개 |
| 표준 포장: | 10 PC / 플라스틱 bag,200pcs/carton |
| 배달 기간: | 2-3 일 |
| 지불 방법: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000은 / 주를 연결합니다 |
40g Qsfp+ 40g Qsfp 30KM 듀플렉스 LC 40GBASE-ER4 40G 30km QSFP+ ER4 시스코 화웨이 HP 호환
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC 커넥터 광섬유 송신기 QSFP-40G-ER4 QSFP+ 40G
핫 플러그, 듀플렉스 LC 커넥터, 단일 모드
제품 설명
QSFP-40G-ER4는 40Km 광 통신 애플리케이션을 위해 설계된 트랜시버 모듈이다. 디자인은 IEEE P802.3ba 표준의 40GBASE-ER4에 적합하다.모듈은 10Gb/s 전기 데이터의 4개의 입력 채널 (ch) 를 4개의 CWDM 광 신호로 변환합니다., 그리고 40Gb / s 광 전송을 위해 하나의 채널로 복합화합니다. 반대로 수신자 쪽에서 모듈은 40Gb / s 입력을 광적으로 4 개의 CWDM 채널 신호로 복합화합니다.그리고 4 채널 출력 전기 데이터로 변환.
4개의 CWDM 채널의 중심 파장은 ITU-T G694에서 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331 nm입니다.2그것은 광학 인터페이스에 대한 듀플렉스 LC 커넥터와 전기 인터페이스에 대한 38 핀 커넥터를 포함합니다.이 모듈에 단방향 섬유 (SMF) 를 적용해야 합니다..
이 제품은 QSFP 멀티 소스 계약 (MSA) 에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다, 습도 및 EMI 간섭.
모듈은 단일 +3.3V 전원 공급 장치에서 작동하며 모듈과 함께 모듈 현존, 재설정, 중단 및 저전력 모드와 같은 LVCMOS/LVTTL 글로벌 제어 신호가 제공됩니다.더 복잡한 제어 신호를 전송 및 수신하고 디지털 진단 정보를 얻기 위해 2 와이어 일련 인터페이스가 제공됩니다.개별 채널을 다루고 사용되지 않는 채널을 최대한의 설계 유연성을 위해 종료 할 수 있습니다.
QSFP-40G-ER4는 QSFP 멀티 소스 협약 (MSA) 에 따라 형태 요소, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.그것은 온도를 포함하여 가장 혹독한 외부 운영 조건에 대응하도록 설계되었습니다이 모듈은 매우 높은 기능과 기능 통합을 제공하며 두 개의 유선 일련 인터페이스를 통해 액세스 할 수 있습니다.
주요 특징
|
4 CWDM 경로 MUX/DEMUX 설계 |
|
채널 당 최대 11.2Gbps 대역폭 |
|
전체 대역폭 > 40Gbps |
|
듀플렉스 LC 커넥터 |
|
40G 이더넷 IEEE802.3ba 및 40GBASE-ER4 표준을 준수합니다 |
|
QSFP MSA를 준수합니다. |
|
최대 40km 전송 |
|
QDR/DDR 인피니밴드 데이터 속도 |
|
단일 +3.3V 전원 공급 장치 작동 |
|
내장된 디지털 진단 기능 |
|
온도 범위 0°C ~ 70°C |
|
RoHS 준수 |
신청서
|
래크에서 래크로 |
|
데이터 센터 스위치 및 라우터 |
|
지하철 네트워크 |
|
스위치 및 라우터 |
|
40G BASE-ER4 이더넷 링크 |
광적 매개 변수 (T)OP= 0 ~ 70°C, VCC3 입니다.133번으로47볼트)
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 심판님 |
| 송신기 | ||||||
|
파장 할당 |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 총 평균 발사력 | PT | - | - | +105 | dBm | |
| 평균 발사 힘, 각 차선 | - 2번7 | - | +45 | dBm | ||
| 임의의 두 노선 (OMA) 사이의 발사 전력의 차이 | - | - | 4.7 | dB | ||
| 광적 변조 폭, 각 차선 | OMA | 0.3 | +5 | dBm | ||
| OMA에서 발사 전력 빼기 송신기 및 분산 벌금 (TDP), 각 차선 | -0.5 | - | dBm | |||
| TDP, 각 차선 | TDP | 2.6 | dB | |||
| 멸종 비율 | 응급실 | 3.5 | - | - | dB | |
| 송신기 눈 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | 0이네요25, 0.4, 0.45, 0.25, 0.280.4 | |||||
| 광적 회귀 손실 허용 | - | - | 20 | dB | ||
| 평균 발사 전력 오프 송신기, 각 차선 | 뽀뽀 | -30 | dBm | |||
| 상대적 강도 소음 | 린 | -128 | dB/HZ | 1 | ||
| 수신기 | ||||||
| 손해 제한값 | THd | 3.8 | dBm | 1 | ||
| 수신기 입기의 평균 전력, 각 차선 | R | - 21번2 | - 4개5 | dBm | ||
| 수신기 전력 (OMA), 각 차선 | -1 | dB | ||||
| RSSI 정확성 | -2 | 2 | dB | |||
| 수신기 반사성 | Rrx | -26 | dB | |||
| 수신기 전력 (OMA), 각 차선 | - | - | 3.5 | dBm | ||
| OMA에서 스트레스 수신기 감수성, 각 차선 | - | - | - 16번8 | dBm | ||
| 수신기 감수성 (OMA), 각 차선 | 센 | - | - | -19 | dBm | |
| 임의의 두 노선 (OMA) 사이의 수신 전력의 차이 | 7.0 | dB | ||||
| 수신 전기 3 dB 상단 절단 주파수, 각 레인 | 12.3 | GHz | ||||
| 부채가 적립된 경우 | 로스D | - 20 | dBm | |||
| LOS 주장 | 로스A | -35 | dBm | |||
| LOS 히스테레스 | 로스H | 0.5 | dB | |||
주문 정보:
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP 커넥터, 멀티 모드, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km 듀플렉스 LC 커넥터, 단일 모드1270~1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km 듀플렉스 LC 커넥터, 단일 모드,1270~1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPO 커넥터, 단일 모드1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPO 커넥터, 단일 모드1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m 듀플렉스 LC 커넥터, 멀티 모드 (OM3)1270~1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km 듀플렉스 LC 커넥터, 단일 모드,1270~1330nm |

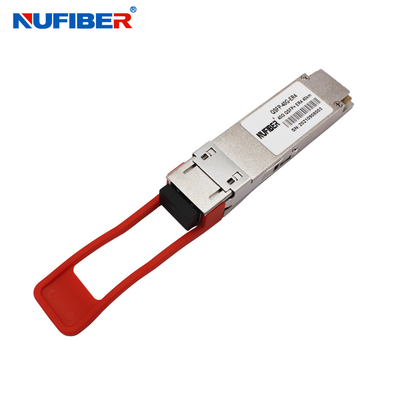

제품 표시
포장 및 운송
|
|
