| MOQ: | 1 조각 |
| 표준 포장: | 1개의 조각 케이블은 1개의 상자에 포장됩니다, |
| 배달 기간: | 2~3일 |
| 지불 방법: | T/T, 웨스턴 유니온, L/C |
| 공급 능력: | 달 당 100,000 PC |

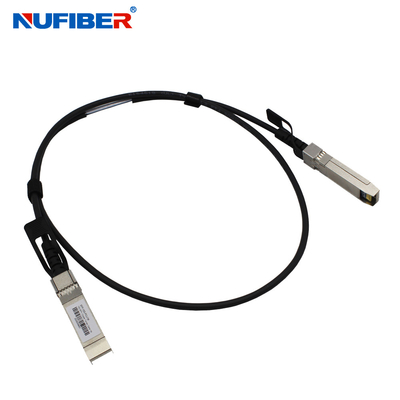

10g 케이블 Dac 저가 10G SFP+ 수동형 직접 연결 구리 케이블 DAC 3M
설명
Nufiber의 고속 SFP+ DAC(직접 연결 케이블)는 향상된 SFP+ 커넥터를 사용하여 얇은 쌍축 케이블을 통해 한 쌍의 송신기와 수신기를 통해 10Gbps 데이터를 전송하는 10기가비트 이더넷(10GbE) 네트워크 응용 프로그램에서 고성능을 제공합니다.전기 표준 SFF-8431, SFF-8083 및 기계 표준 SFF-8432, EEPROM 표준 SFF-8472를 준수합니다.
주요 특징들
애플리케이션
기술적인 모수
| 매개변수 | 상징 | 분 | 전형적인 | 최대 | 단위 |
| 작동 케이스 온도 | 표준 Tc | 0 | 25 | 70 | °C |
| 보관 온도 | Ts | -40 | 85 | °C | |
| 전원 공급 장치 전압 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 전력 소모 | PD | 0.5 | 여 | ||
| 상대 습도 | RH | 5 | 95 | % | |
| 데이터 속도 | 10.5 | Gbps |
| 테스트 유형 | 시험항목 | 표적 | 참조 |
| 전기 같은 형질 |
차동 모드 RL(SDDII) | 0.01<f<4.1 ;< -12+2*SQRT(f) 4. 1<f<11.1 ;<-6.3+13*log10(f/5.5) 여기서 f는 GHz 단위입니다. 측정 단위: dB |
SFF 8431 |
| 공통 모드 반환 손실 (SCII) |
0.01<f<2.5 ;<-7+1.6(f) 2.5<f<11.1 ;<-3 여기서 f는 GHz 단위입니다. 측정 단위: dB |
SFF 8431 | |
| 다음 | 1MHz ~ 11GHz에서 <-26dB | / | |
| 케이블 어셈블리 임피던스 | 100+/-100hm 30ps의 상승 시간(20%-80%) |
(20%~80%) | |
| 삽입 손실 편차 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| 환경 형질 |
작동 온도 | -40~85°C | 케이블 작동 온도 범위 |
| 열충격 | 전기적 성능 충족 사양 요구 사항 |
EIA-364-32D.방법 A. TC-1.-55 10 85C,100 사이클, 15분, 드웰 |
|
| 주기적 온도& 습도 | 전기적 성능 충족 사양 요구 사항 |
EIA-364-31 방법 III, 테스트 조건 A |
|
| 소금 스프레이 | 포탄 후 48시간 염수 분무 부식성 면적 5% 미만 |
EIA-364-26 | |
| 온도 수명 | 성능이 사양 요구 사항을 충족합니다. | EIA-364-17B w/ RH, 습기 500시간 동안 85% RH에서 85C 가열 |
|
| 기계 형질 |
기계 진동 | 성능이 사양 요구 사항을 충족합니다. | EIA-364-28E.11 TC-VII, 테스트 조건D X, Y, Z 축에서 15분. |
| 케이지의 케이블 플러그 고정 | 최소 90N | 90N 미만의 케이블 플러그에 기능적 손상이 없습니다.SFF-8432 개정판 5.0 EIA-455-6B에 따라 | |
| 플러그의 케이블 고정 | 최소 90N | EIA-364-27B, TC-G에 따른 클램프 및 충격, 6방향 3회, 100g, 6ms | |
| 기계적 충격 | 성능이 사양 요구 사항을 충족합니다. | SFF-8432 개정판 5.0 | |
| 케이블 플러그 삽입 | 18N(최대) | SFF-8432 개정판 5.0 | |
| 케이블 플러그 추출 | 12.5N(최대) | EIA-364-09;플러그 주기 수행 플러그 및 콘센트 메이트 비율: | |
| 내구성 | 50 시간.물리적 손상의 증거 없음 | 250회/시간 |
제품 쇼
|
|
