| MOQ: | 1 Pair |
| 표준 포장: | 10pair/ carton standard export packing |
| 배달 기간: | 1-3days |
| 지불 방법: | Western Union, T/T,Credit Card. |
| 공급 능력: | 5000 pair per month |
광섬유 동축 비디오 변환기 2BNC RS485 1 CCTV NF-2V1D-T/R-F20용 광섬유 비디오 송신기 및 수신기
설명
NuFiberRSeries 광섬유 비디오 멀티플렉서는 하나의 멀티모드 또는 단일 모드 광섬유를 통해 8비트 디지털 인코딩 및 디코딩을 사용하여 2채널 방송 품질의 비디오를 전송합니다.모듈은 NTSC와 직접 호환됩니다, PAL 또는 SECAM CCTV 카메라 시스템. 이러한 멀티플렉서 단위는 일반적으로 고정 카메라가있는 응용 프로그램에서 사용됩니다.
플러그 앤 플레이 설계는 조정없이 설치 및 작동을 보장하며 광적 조정이 결코 필요하지 않습니다. 전형적인 설치는 카메라 끝의 링크에 2 채널 송신 장치를 사용합니다.단 하나의 광섬유 케이블을 통해 연결된, 연결의 모니터링 끝에있는 2 채널 수신 장치로 장치는 독립적으로 또는 래크 장착 설치로 사용할 수 있습니다.단위는 전력 및 비디오 작동 상태를 모니터링하는 LED 표시기를 통합.
열쇠특징
▪ 8-비트 압축 되지 않은 비디오 전송
▪ NTSC, PAL 또는 SECAM 비디오 표준
▪ 광학 약화 없이 최대 30km까지 전송
▪ 광학 역학 범위 가 넓다
▪ EMI, RFI, 크로스 토크, 비디오 왜곡 이 없습니다
▪ 조정 을 받지 않는 수술
▪ LED 표시기 시스템 성능 을 즉시 모니터링 한다
▪ 독립적 으로 설치 된 것 이나 랙 탑재 된 것
사양
| • 비디오 | |
| 비디오 입력/출력 임페던스 | BNC 75 Ω |
| 채널 수 | 2 채널 비디오 |
| 비디오 입력 | 1볼트 pk-pk (75오프) |
| 대역폭 | 5 Hz - 8 MHz |
| 비트 해상도 | 8비트 디지털 전송 |
| 이득의 차이 | < 1.5% |
| 분차 단계 | < 1.5 ° |
| 기울기 | < 5% |
| 시그널 소음 비율 (SNR) | > 67 dB |
| •데이터 | |
| 데이터 형식 | RS485 |
| 비트 오류 비율 | 10E-9 |
| • 전기 및 기계 | |
| 입력 전력 요구 사항 | DC5V @ 2A |
| 전원 어댑터 | AC 100V~240V |
| 독립적인 차원 | 140*110*25mm |
| 4U 랙 차원의 카드 | 195*140*29mm |
| • 환경 | |
| 작동 온도 | 0°C ~ +50°C |
| 저장 온도 | -20°C ~ +70°C |
| 상대 습도 | 0~95% (집화되지 않음) |
| MTBF | >100,000시간 |

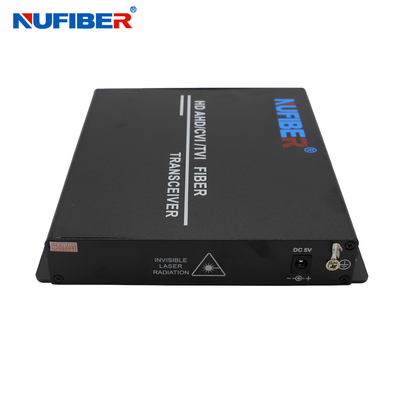

제품 표시
연결 다이어그램
포장 및 운송
|
|
