상세 정보 |
|||
| 제품 이름: | DVI 광학 교수 | DVI 입출력: | DVI-D 18+1 남성 커넥터 |
|---|---|---|---|
| 색상: | 검고 금빛입니다 | 차원: | 39* 59* 15 밀리미터 |
| 섬유 종류: | MM;4xLC 커넥터 | 거리: | 500 미터 |
| 지지 결의안: | 1920x1200/60Hz | 보증: | 1년 |
| 힘: | DC5V 1A | 작동 온도: | 0℃~+50℃ |
제품 설명

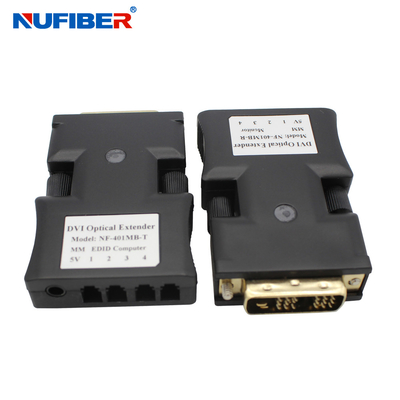

미니 4 코어 DVI에서 광섬유 변환기 HD 4 코어에서 SM/MM 광섬유 확장기
설명:
NF-401MB-TR 광학 DVI 모듈은 4개의 채널 광 신호를 전송합니다.
DVI NF-401MB-Tx 및 DVI NF-401MB-Rx는 4 개의 멀티 모드 광섬유 케이블을 사용하여 DVI 신호를 1,640'(500 미터) 까지 확장하는 광섬유 송신기 / 수신기 단위입니다.송신기 / 수신기 쌍은 1920 x 1200 또는 1080p @ 60 Hz까지 해상도의 DVI 비디오 신호를 처리 할 수 있습니다..
송신기는 디스플레이 장치에 직접 연결하여 디스플레이 장치의 EDID (확장 디스플레이 식별 데이터) 를 캡처하고 저장합니다.자동 EDID 프로그래밍 기능은 NF-401MB의 설치를 더 간단하고 유연하게 모든 멀티 해상도 디스플레이 시스템에 적용 할 수 있습니다.
사용 편의를 위해, 기본 설정은 배달 전에 UXGA EDID 프로그램을 완료했습니다.
특징:
1) 4개의 멀티 모드 광섬유 케이블을 통해 최대 500m까지 4개의 링크 DVI-D 신호를 전송합니다
2) 장거리 이미지 전송
최고 해상도:1920×1200 @60Hz;
가장 긴 전송 거리: 500m
3) 높은 해상도와 이미지 품질
4) 광섬유에 의한 RF 간섭이 없습니다.
5) 레이저 제품 1급은 EN 60825-1을 준수합니다
6) 작은 형식 인자 (~) 가 연결 및 배치에 용이합니다.
7) 모든 DVI 디스플레이 장치를 지원하기 위한 EDID 학습.
8) 설치할 소프트웨어가 없습니다.
환경
작동 온도: 0°C ~ +50°C
저장 온도: -20°C ~ +70°C
적용:
◆ 디지털 사이니지
◆ 길 과 경기장 에 있는 LED 표지판
◆ 의료 영상 촬영 장비
◆ 비행기 에 탑재 된 비디오 시스템
◆ 가정 극장
◆ TV 방송국
◆ 회의실 영상 장비
스펙트럼
| 비디오 | |
| DVI 준수 | DVI-D |
| HDCP를 준수합니다 | 아니 |
| 거리 | 500미터 |
| 최대 해상도 | 1920*1200@60Hz |
| 커넥터 | |
| TX 커넥터 | (1) DVI, (2)LC |
| RX 커넥터 | (1) DVI 출력 (2) LC |
| 기계식 | |
| 크기 | 64.5 x 40.6 x 14.5mm ((L/W/H) |
| 무게 | 30g |
| 힘 | |
| 전원 공급 | 입력: 100~240VAC, 50~60Hz |
| 출력: 5V 1A DC | |
| 환경 | |
| 작동 온도 | 0 ~ +55°C |
| 저장 온도 | -20 ~ +70°C |
| 상대 습도 | RH 5~95% (집화되지 않습니다) |
주문 정보
| 모델 번호 | 설명 |
| NF-101SB-T/R | DVI 확장기 단일 코어 LC*1 단일 모드 1000m |
| NF-101MB-T/R | DVI 확장기 단일 코어 LC*1 멀티 모드 500m |
| NF-201SB-T/R | DVI 확장기 단일 코어 LC*2 단일 모드 1000m |
| NF-201MB-T/R | DVI 확장기 단일 코어 LC*2 멀티 모드 500m |
| NF-401SB-T/R | DVI 확장기 단일 코어 LC*4 단일 모드 1000m |
| NF-401MB-T/R | DVI 확장기 단일 코어 LC*4 멀티 모드 500m |
연결 다이어그램
