상세 정보 |
|||
자료 비율: | 10Gb/초 | 거리: | 30m |
---|---|---|---|
연결기: | RJ45 | DDM: | 지원 |
전원 공급기: | 3.3V | 작동 온도: | 0~70℃ |
보증: | 1년 | 호환성: | 시스코, HP, 화웨이, 피니사... |
하이 라이트: | 구리 SFP RJ45 모듈,10Gb/s SFP RJ45 모듈,10Gbps 구리 이더넷 UTP 모듈 |
제품 설명

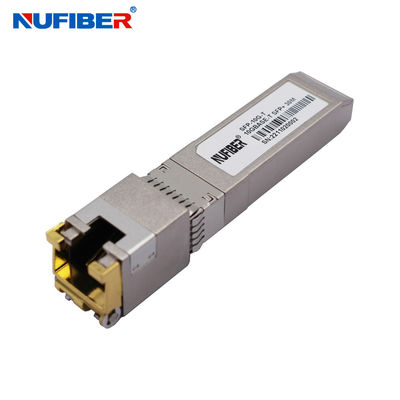

높은 퀀라이티 10G 구리 SFP RJ45 모듈 30m 10Gbps 구리 이더넷 UTP 모듈
기술
SFP+-10GBASE-T 구리 작은 양식 끼워 넣을 수 있는 (SFP) 송수신기는 SFP 멀티 소스 합의 (MSA)를 기반으로 합니다.
그들은 IEEE Std 802.3에 명시되는 것으로서 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티 표준과 호환 가능합니다. SFP+-10GBASE-T는 링크 지시를 위해 SFP의 rx_los 핀을 사용합니다. 만약 풀업 SFP의 tx_disable이 고정하면, PHY IC이 재설정됩니다.
특징
- 지원 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티
- 핫 블러그 가능한 SFP 발자국
- 계약 RJ-45 커넥터 어셈블리
- 로에스 순응한고 무연
- 한 개의 +3.3V 전원 공급기
- Cat 6a 케이블 에 10 기가비트 이더넷
- 동작 대기온도 : +65' C에 대한 0' C
케이블 길이
표준 | 케이블 | 한계 | 호스트 포트 |
10Gbase-T | CAT6A | 30m | XFI |
5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
1000 베이스-티 | CAT5E | 100m | 1000 토대-FX |
광섬유 변수
매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 | 기록 / 상태 |
공급전류 | 되세요 | 320 | 375 | 마 | 전압과 온도의 전체 범위에 대한 1.2W MAX 출력. 주의 아래 공지를 보세요 | |
입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | V | 국민 총수요에 대한 언급 |
과전류 | 이수르게 | 30 | 마 | 정상 전류 위의 핫 플러그. 주의 기록을 보세요 |
로 스피드 신호
로 스피드 신호, 전자 특성 | |||||
매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 / 상태 |
SFP 출력 로우 | VOL | 0 | 0.5 | V | host_vcc에 대한 4.7k 내지 10k 급상승, |
SFP 출력 하이 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_vcc에 대한 4.7k 내지 10k 급상승, |
SFP 낮은 입력 | VIL | 0 | 0.8 | V | 프크크에 대한 4.7k 내지 10k 급상승, |
SFP 입력 최고값 | VIH | 2 | 프크크 + 0.3 | V | 프크크에 대한 4.7k 내지 10k 급상승, |
고속 전기 인터페이스
고속 전기 인터페이스 전송 라인-SFP | ||||||
매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
선주파수 | fL | 125 | 마하즈 | 5 수준 부호화,마다 | ||
Tx 출력 임피던스 | 즈아웃, TX | 100 | 오옴 | 모두를 위한, 차이 | ||
Rx 입력 임피던스 | 신, RX | 100 | 오옴 | 모두를 위한, 차이 |
고속 전기 인터페이스, 호스트-SFP | ||||||
매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
단일단 형태 데이터 입력 | 뱅싱 | 250 | 1200 | mV | 종결한 단일 | |
단일단 형태 데이터 출력 | 보우트싱 | 350 | 800 | mV | 종결한 단일 | |
상승 / 강하 시간 | Tr, 트프 | 175 | 피코초 | 20%-80% | ||
Tx 입력 임피던스 | 신 | 50 | 오옴 | 종결한 단일 | ||
Rx 출력 임피던스 | 즈아웃 | 50 | 오옴 | 종결한 단일 |
