상세 정보 |
|||
| 데이터 속도: | 10Gb/초 | 거리: | 30m |
|---|---|---|---|
| 커넥터: | RJ45 | DDM: | 지원하다 |
| 전원: | 3.3V | 작동 온도: | 0~70C |
| 보증: | 1년 | 호환성: | 시스코, HP, 화웨이, 피니사... |
| 하이 라이트: | 3.3V 10Gbase T SFP 송수신기,30미터 SFP RJ45 모듈,10G SFP RJ45 모듈 |
||
제품 설명

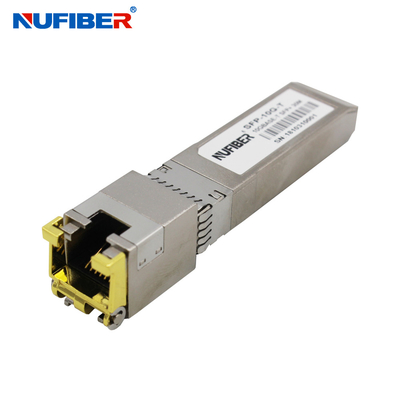

Cisco 스위치와 호환이 되는 10Gbase T SFP 송수신기 30meters 10G 구리 SFP RJ45 단위
설명
SFP+-10GBASE-T 구리 SFP(Small Form Pluggable) 트랜시버는 SFP MSA(Multi Source Agreement)를 기반으로 합니다.
IEEE Std 802.3에 지정된 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T 표준과 호환됩니다.SFP+-10GBASE-T는 링크 표시를 위해 SFP의 RX_LOS 핀을 사용합니다.SFP의 TX_DISABLE 핀을 pull up하면 PHY IC가 리셋된다.
특징
- 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T 지원
- 핫플러그형 SFP 설치 공간
- 소형 RJ-45 커넥터 어셈블리
- RoHS 준수 및 무연
- 단일 +3.3V 전원 공급 장치
- Cat 6a 케이블을 통한 10기가비트 이더넷
- 주변 작동 온도: 0°C ~ +65°C
케이블 길이
| 기준 | 케이블 | 도달하다 | 호스트 포트 |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
광학 매개변수
| 모수 | 상징 | 최소 | 전형적인 | 최대 | 단위 | 참고/조건 |
| 공급 전류 | ~이다 | 320 | 375 | 엄마 | 전체 전압 및 온도 범위에서 1.2W 최대 전력.아래 주의사항 참조 | |
| 입력 전압 | VCC | 3.13 | 3.3 | 3.47 | V | GND 참조 |
| 서지 전류 | 아이서지 | 30 | 엄마 | 정상 상태 전류보다 높은 핫 플러그.주의 사항 참조 |
저속 신호
| 저속 신호, 전자 특성 | |||||
| 모수 | 상징 | 분 | 최대 | 단위 | 참고/조건 |
| SFP 출력 낮음 | 볼륨 | 0 | 0.5 | V | host_Vcc에 4.7k~10k 풀업, |
| SFP 출력 높음 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_Vcc에 4.7k~10k 풀업, |
| SFP 입력 낮음 | 빌 | 0 | 0.8 | V | Vcc로 4.7k~10k 풀업, |
| SFP 입력 높음 | VIH | 2 | Vcc + 0.3 | V | Vcc로 4.7k~10k 풀업, |
고속 전기 인터페이스
| 고속 전기 인터페이스전송선-SFP | ||||||
| 모수 | 상징 | 분 | 일반 | 최대 | 단위 | 참고/조건 |
| 회선 주파수 | fL | 125 | 메가헤르츠 | 당 5단계 인코딩 | ||
| Tx 출력 임피던스 | 주트, 텍사스 | 100 | 옴 | 차등, 모두를 위한 | ||
| Rx 입력 임피던스 | 진, RX | 100 | 옴 | 차등, 모두를 위한 | ||
| 고속 전기 인터페이스, Host-SFP | ||||||
| 모수 | 상징 | 분 | 일반 | 최대 | 단위 | 참고/조건 |
단일 종단 데이터 입력 | 빈싱 | 250 | 1200 | mV | 싱글 엔드 | |
단일 종단 데이터 출력 | 투표 | 350 | 800 | mV | 싱글 엔드 | |
| 상승/하강 시간 | Tr,Tf | 175 | 초 | 20%-80% | ||
| Tx 입력 임피던스 | 진 | 50 | 옴 | 싱글 엔드 | ||
| Rx 출력 임피던스 | 주트 | 50 | 옴 | 싱글 엔드 | ||
제품 쇼
