상세 정보 |
|||
| 자료 비율: | 25Gb/s | 사고 방식: | 850nm |
|---|---|---|---|
| 거리: | 100m | 연결기: | LC |
| DDM: | 지원 | 섬유형: | 멀티 모드 이중 통신 LC |
| 전원 공급기: | 3.3V | 작동 온도: | 0~70C |
| 보증: | 3년 | 호환성: | 화웨이, 시스코, HP, H3C... |
| 제조사: | 예 | ||
| 하이 라이트: | 다중 모드 25G SFP28 Transceiver,25G SFP28 송수신기 100m 850nm,25g 광 전송부 100m 850nm |
||
제품 설명

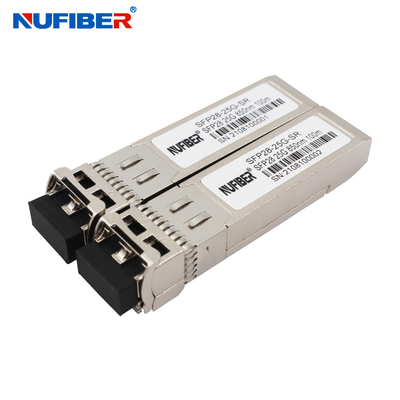

25Gb/s SFP28 송수신기 SFP28-28G-SR 듀얼 섬유 다중 모드 100m 850nm LC DDM
기술
누화이바 SFP-25G-SR는 25G 이더넷 응용을 위해 단일 채널, 끼워 넣을 수 있는, 광학 섬유 SFP28 송수신기 모듈입니다. 그것은 쇼트-레인지 데이터 통신을 위한 높은 성능 모듈이고 70m OM3 섬유를 사용하 또는 100m OM4 섬유를 사용하 까지 25.78125Gb/s에 작동하는 연결 적용입니다. 이 모듈은 850nm의 공칭 파장을 사용하여 멀티 모드 광섬유 시스템에 걸쳐 작동하도록 설계됩니다. 전기 인터페이스는 20 콘택 에지 형 커넥터를 사용합니다. 광 인터페이스는 두 부분으로 된 LC 수용부를 사용합니다. 이 모듈은 회로로 입증한 기가라이트 기술과 믿을 만한 장수와 고성능과 일관된 서비스를 제공하기 위한 VCSEL 기술을 장려합니다.
특징
- 핫 블러그 가능한 SFP28 폼 팩터
- 25Gb/s 자료 비율을 지원합니다
- OM3 MMF 위의 70m과 OM4 MMF 위의 100m의 최대 링크 길이
- 850nm VCSEL 레이저와 핀 광검파기
- 양쪽 송신기와 수신기 채널 위의 내부 CDR
- 이중 통신 LC 수용부
- 한 개의 3.3V 전원 공급기
- 전력 소모 < 1W="">
- 디지털 진단 기능은 I2C 인터페이스를 통해 이용 가능합니다
- 순응한 RoHS-6
- 상업적 경우 온도 범위 : 70' Ｃ에 대한 0' Ｃ
애플리케이션
- 25GBASE-SR 이더넷
광섬유 변수
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 자료 비율 | BR | 25.78 | 28.05 | 그비피스 | |||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 스펙트럼 폭 (-20dB) | σ | 0.6 | 별거 안 해 | ||||
| 평균 출력 전력 | 파브그 | -8.4 | 2.4 | 데이터 베이스 관리 프로그램 | |||
| 광학력 OMA | 포마 | -6.4 | 3 | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.5 | dB | ||||
| 차분 데이터 입력 스윙 | VIN, PP | 40 | 1000 | mV | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
| TX는 무능하게 합니다 | 드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
| TX는 실패합니다 | 결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 | |||||||
| 자료 비율 | BR | 25.78 | 그비피스 | ||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 감도 (OMA) | 피센스 | - | - | -10.0 | 데이터 베이스 관리 프로그램 | ||
| 수신기 전력 (OMA) | 3 | 데이터 베이스 관리 프로그램 | |||||
| LOS 인가 해제 | LOSD | -13 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | dB | |||||
| 차분 데이터 출력 스윙 | 출력전압, PP | 300 | 850 | mV | |||
| LOS | 높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
명령 정보
| 부품번호 | 비율(BPS) | 물결(NM) | 케이블 유형 | 인터페이스 | 한계 |
광학적입니다 성분 |
| 25G SFP28 | ||||||
| SFP28-25G-sr | 25G | 850nm | MMF | LC 이중 통신 | 100m | VCSEL 850nm |
| SFP28-25G-lr | 25G | 1310nm | SMF | LC 이중 통신 | 10 킬로미터 | DFB 1310nm |
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4-S | 103.1 그비피 | 850nm | MMF | MTP/MPO-12 | 100m | VCSEL 850nm |
| QSFP28-100G-LR4-S | 103.1 그비피 | 1310nm | SMF | LC 이중 통신 | 10 킬로미터 | DML 1310nm |
| QSFP28-100G-PSM4-S | 103.1 그비피 | 1310nm | SMF | MTP/MPO-12 | 500m | 4x DFB |
| QSFP28-100G-sm-sr | 103.1 그비피 | CWDM 1271~1331nm |
SMF | LC 이중 통신 | 2 킬로미터 | DML CWDM |
| QSFP28-100G-eCWDM4-S | 103.1 그비피 | CWDM 1271~1331nm |
SMF | LC 이중 통신 | 10 킬로미터 | DML CWDM |
| QSFP28-100G-ER4L-S | 103.1Gbps | 1310nm | SMF | LC 이중 통신 | 25km-40km | 4x EML |
| 100G CFP/CFP2/CFP4 | ||||||
| CFP-100G-SR10 | 103.1 그비피 | 850nm | MMF | MTP/MPO-24 | 150m@OM4, 100m@OM3 | 10x VCSEL |
| CFP-100G-LR4 | 103.1 그비피 | 1310nm | SMF | LC 이중 통신 | 10 킬로미터 | 4x DFB |
| CFP-100G-ER4 | 103.1 그비피 | 1310nm | SMF | LC 이중 통신 | 40 킬로미터 | 4x DFB |
| CFP2-100G-SR10 | 112Gbps | 850nm | MMF | MTP / MPO | 300m@OM3, 400m@OM4 | 10x VCSEL |
| CFP2-100G-LR4-D | 112Gbps | 1310nm | SMF | LC 이중 통신 | 10 킬로미터 | 4x DFB |
| CFP2-100G-ER4 | 113Gbps | LWDM (1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm) |
SMF | LC 이중 통신 | 40 킬로미터 | 4x DFB |
| CFP4-100GBASE-LR4 | 112Gbps | 1310nm | SMF | LC 이중 통신 | 10 킬로미터 | 4x DFB |
제품은 나타납니다
