| MOQ: | 1 쌍 |
| 표준 포장: | 10pair/ 통 표준 수출 포장 |
| 배달 기간: | 1-3 일 |
| 지불 방법: | 웨스턴 유니온, 전신환, L/C (신용장) |
| 공급 능력: | 달 당 5000 PC |
NF-16V-T/R-F20광섬유 동축 비디오 변환기 16BNC CCTV용 광섬유 비디오 송신기 및 수신기
설명
NuFiberRSeries 광섬유 비디오 멀티플렉서들은 하나의 멀티모드 또는 단일 모드 광섬유를 통해 8비트 디지털 인코딩 및 디코딩을 사용하여 16채널 방송 품질의 비디오를 전송합니다.모듈은 NTSC와 직접 호환됩니다, PAL 또는 SECAM CCTV 카메라 시스템. 이러한 멀티플렉서 단위는 일반적으로 고정 카메라가있는 응용 프로그램에서 사용됩니다.
플러그 앤 플레이 설계는 조정없이 설치 및 작동을 보장하며 광적 조정이 결코 필요하지 않습니다. 전형적인 설치는 링크의 카메라 끝에서 16 채널 송신 장치를 사용합니다.단 하나의 광섬유 케이블을 통해 연결된, 링크의 모니터링 끝에있는 16 채널 수신 장치로 장치는 독립적으로 또는 래크 장착 설치로 사용할 수 있습니다.단위는 전력 및 비디오 작동 상태를 모니터링하는 LED 표시기를 통합.
열쇠특징
▪8-비트 압축되지 않은 비디오 전송
▪ NTSC, PAL 또는 SECAM 비디오 표준
▪ 광학 약화 없이 최대 30km까지 전송
▪ 광학 역학 범위 가 넓다
▪ EMI, RFI, 크로스 토크, 비디오 왜곡 이 없습니다
▪ 조정 을 받지 않는 수술
▪ LED 표시기 시스템 성능 을 즉시 모니터링 한다
▪ 독립적 으로 설치 된 것 이나 랙 탑재 된 것
사양
| 비디오 | |
| 비디오 입력/출력 임페던스 | BNC 75 Ω |
| 채널 수 | 16 채널 비디오 |
| 비디오 입력 | 1볼트 pk-pk (75오프) |
| 대역폭 | 5 Hz - 8 MHz |
| 비트 해상도 | 8비트 디지털 전송 |
| 이득의 차이 | < 1.5% |
| 분차 단계 | < 1.5 ° |
| 기울기 | < 5% |
| 시그널 소음 비율 (SNR) | > 67 dB |
| • 데이터 | |
| 데이터 형식 | RS485 |
| 비트 오류 비율 | 10E-9 |
| • 전기 및 기계 | |
| 입력 전력 요구 사항 | DC5V @ 2A |
| 전원 어댑터 | AC 100V~240V |
| 크기 | 485*155*43mm |
| • 환경 | |
| 작동 온도 | 0°C ~ +70°C |
| 저장 온도 | -20°C ~ +80°C |
| 상대 습도 | 0~95% (집화되지 않음) |
| MTBF | >100,000시간 |

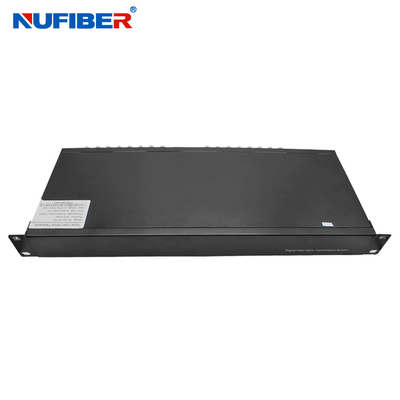

제품 표시
연결 다이어그램
포장 및 운송
|
|
