상세 정보 |
|||
| 자료 비율: | 25Gb/s | 사고 방식: | 850nm |
|---|---|---|---|
| 거리: | 100m | 연결기: | LC |
| DDM: | 지원 | 섬유 종류: | 멀티 모드 이중 통신 LC |
| 전원 공급: | 3.3V | 작동 온도: | 0~70C |
| 보증: | 1년 | 호환성: | 화웨이, 시스코, HP, H3C... |
| 제조업자: | 네 | ||
제품 설명

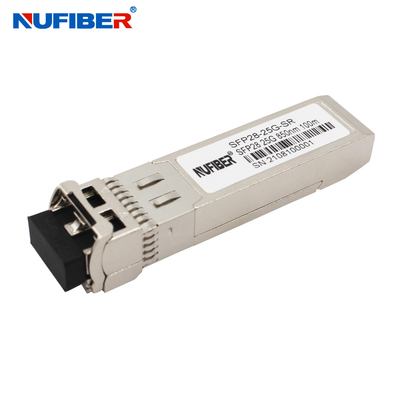

OEM SFP28 25G SR 모듈 듀플렉스 MMF 850nm 100m 시스코/화웨이/H3C와 호환
설명
누파이버 SFP-25G-SR는 25G 이더넷 애플리케이션을 위한 단일 채널, 플러그 할 수 있는, 광섬유 SFP28 트랜시버 모듈이다.그것은 25 °C에서 작동하는 단거리 데이터 통신 및 상호 연결 애플리케이션을위한 고성능 모듈입니다..78125Gb/s 최대 70m까지 OM3 섬유를 사용하거나 100m까지 OM4 섬유를 사용한다. 이 모듈은 850nm의 명목 파장을 사용하는 멀티모드 섬유 시스템에서 작동하도록 설계되었다.전기 인터페이스는 20 접촉 가장자리 유형의 커넥터를 사용합니다.광 인터페이스는 듀플렉스 LC 용기를 사용합니다. 이 모듈은 통합 Gigalight 기술 입증 된 회로와 VCSEL 기술을 통해 신뢰할 수있는 긴 수명, 높은 성능,그리고 일관된 서비스.
특징
- 핫 플러그 가능한 SFP28 형태 요소
- 25Gb/s 데이터 속도를 지원합니다.
- 최대 연결 길이는 OM3 MMF에서 70m, OM4 MMF에서 100m
- 850nm VCSEL 레이저 및 PIN 사진 탐지기
- 송신기 및 수신기 채널에서 내부 CDR
- 듀플렉스 LC 용기
- 단일 3.3V 전원 공급
- 전력 소모 < 1W
- 디지털 진단 기능은 I2C 인터페이스를 통해 사용할 수 있습니다.
- RoHS-6 준수
- 상업용 케이스 온도 범위: 0°C ~ 70°C
신청서
- 25GBASE-SR 이더넷
광학적 매개 변수
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | |
| 송신기 | |||||||
| 데이터 비율 | BR | 25.78 | 28.05 | Gbit/s | |||
| 중앙 파장 | λc | 840 | 850 | 860 | nm | ||
| 스펙트럼 너비 (-20dB) | σ | 0.6 | nm | ||||
| 평균 출력 전력 | 파브 | - 8개4 | 2.4 | dBm | |||
| 광전력 OMA | POMA | - 6개4 | 3 | dBm | |||
| 멸종 비율 | 응급실 | 3.5 | dB | ||||
| 디퍼셜 데이터 입력 스윙 | VIN,PP | 40 | 1000 | mV | |||
| 입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | ||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | |||
| 활성화 | 0 | 0.8 | V | ||||
| TX 오류 | 잘못 | 2.0 | Vcc | V | |||
| 정상 | 0 | 0.8 | V | ||||
| 수신기 | |||||||
| 데이터 비율 | BR | 25.78 | Gbit/s | ||||
| 중앙 파장 | λc | 840 | 850 | 860 | nm | ||
| 수신기 민감도 (OMA) | Psens | - | - | - 10개0 | dBm | ||
| 수신기 전력 (OMA) | 3 | dBm | |||||
| 부채가 적립된 경우 | LOSD | -13 | dBm | ||||
| LOS 주장 | LOSA | -30 | dBm | ||||
| LOS 히스테레스 | 0.5 | dB | |||||
| 분산 데이터 출력 스윙 | 보트, PP | 300 | 850 | mV | |||
| 로스 | 높은 | 2.0 | Vcc | V | |||
| 낮은 | 0.8 | V | |||||
주문 정보
| 부문 번호 | 비율 (bps) | 파동 (nm) | 케이블 종류 | 인터페이스 | 도달 |
광학 구성 요소 |
| 25G SFP28 | ||||||
| SFP28-25G-SR | 25G | 850nm | MMF | LC 듀플렉스 | 100m | VCSEL 850nm |
| SFP28-25G-LR | 25G | 1310nm | SMF | LC 듀플렉스 | 10km | DFB 1310nm |
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4-S | 103.1 Gbp | 850nm | MMF | MTP/MPO-12 | 100m | VCSEL 850nm |
| QSFP28-100G-LR4-S | 103.1 Gbp | 1310nm | SMF | LC 듀플렉스 | 10km | DML 1310nm |
| QSFP28-100G-PSM4-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO-12 | 500m | 4x DFB |
| QSFP28-100G-SM-SR | 103.1 Gbp | CWDM 1271~1331nm |
SMF | LC 듀플렉스 | 2km | DML CWDM |
| QSFP28-100G-eCWDM4-S | 103.1 Gbp | CWDM 1271~1331nm |
SMF | LC 듀플렉스 | 10km | DML CWDM |
| QSFP28-100G-ER4L-S | 1031Gbps | 1310nm | SMF | LC 듀플렉스 | 25km-40km | 4x EML |
| 100G CFP/CFP2/CFP4 | ||||||
| CFP-100G-SR10 | 103.1 Gbp | 850nm | MMF | MTP/MPO-24 | 150m@OM4, 100m@OM3 | 10x VCSEL |
| CFP-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC 듀플렉스 | 10km | 4x DFB |
| CFP-100G-ER4 | 103.1 Gbp | 1310nm | SMF | LC 듀플렉스 | 40km | 4x DFB |
| CFP2-100G-SR10 | 112Gbps | 850nm | MMF | MTP/MPO | 300m@OM3, 400m@OM4 | 10x VCSEL |
| CFP2-100G-LR4-D | 112Gbps | 1310nm | SMF | LC 듀플렉스 | 10km | 4x DFB |
| CFP2-100G-ER4 | 113Gbps | LWDM (1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm) |
SMF | LC 듀플렉스 | 40km | 4x DFB |
| CFP4-100GBASE-LR4 | 112Gbps | 1310nm | SMF | LC 듀플렉스 | 10km | 4x DFB |
