상세 정보 |
|||
| 자료 비율: | 1.25Gb/s | 거리: | 100m |
|---|---|---|---|
| 연결기: | RJ45 | DDM: | 지원 |
| 전원 공급: | 3.3V | 작동 온도: | 0~70C |
| 호환성: | 시스코, HP, 화웨이, 피니사... | 제조업자: | 네 |
제품 설명

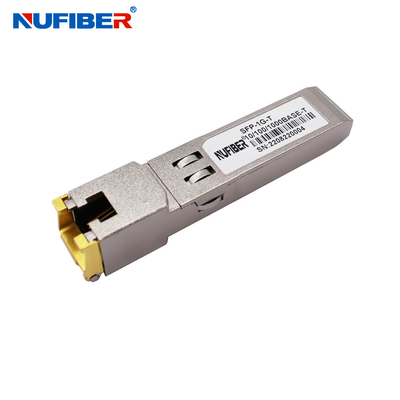

10/100/1000Mbps 구리 RJ45 UTP Cat5 케이블 모듈 100m
설명
10/100/1000 구리 SFP 트랜시버는 IEEE 802. 3-2002 및 IEEE 802. 3ab에 명시된 기가 비트 이더넷 및 10/100/1000BASE-T 표준에 적합하며 고성능, 비용 효율적인 모듈입니다.10/100/1000Mbps 데이터 전송 속도를 지원하는 100m까지의 범위로 보호되지 않은 트위스트 페어 카테고리 5 케이블을 통해 도달합니다..
GLC-T10/100/1000은 5단계 펄스 앰플리튜드 변조 (PAM) 신호와 함께 10/100/1000 Mbps 풀 듀플렉스 데이터 링크를 지원한다.케이블의 모든 네 쌍은 각 쌍에 250Mbps의 기호 비율로 사용됩니다.
GLC-T10/100/1000은 SFP MSA를 준수하는 표준 일련 ID 정보를 제공하며, A0h 주소를 통해 2선 일련 CMOS EEPROM 프로토콜을 통해 액세스 할 수 있습니다.물리적 IC는 또한 주소 ACh에서 2 와이어 직렬 버스를 통해 액세스 할 수 있습니다..
특징
- 최대 1.25Gb/s 양방향 데이터 링크
- 핫 플러그 가능한 SFP 발자국
- 확장된 케이스 온도 범위 (-40°C ~ +85°C)
- 낮은 EMI를 위해 완전히 금속 칸막이
- 낮은 전력 소모
- 콤팩트 RJ-45 커넥터 집합
- EEPROM에서 상세한 제품 정보
- +3.3V 단일 전원 공급 장치
- 물리 계층 IC에 2선 직렬 버스를 통해 액세스
- 10/100/1000 SGMII 인터페이스가 있는 호스트 시스템에서 BASE-T 동작
- SFP MSA를 준수합니다.
- IEEE Std 802.3TM-2002에 적합합니다.
- FCC 47 CFR 15부, B급을 준수합니다.
- RoHS를 준수하는 제품
신청서
- 1.25 기가비트 이더넷 5종 케이블
- 스위치/루터로 스위치/루터 링크
- 파일 세버에 대한 고속 I/O
광학적 매개 변수
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고/조건 |
| 공급 전류 | 그렇죠? | 320 | 375 | mA | 1전압 및 온도 범위 전체에서 최대 전력.2W. 아래 주의사항 참조 | |
| 입력 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | GND로 참조 |
| 전류 | 분출 | 30 | mA | 평상시 전류 이상의 뜨거운 플러그. 주의사항 참조 |
| 매개 변수 | 기호 | 미네 | 맥스 | 단위 | 참고/조건 |
| SFP 출력 낮은 | VOL | 0 | 0.5 | V | 4.7k에서 10k까지 호스트_Vcc로 끌어올립니다. |
| SFP 출력 HIGH | VOH | host_Vcc -05 | host_Vcc + 03 | V | 4.7k에서 10k까지 호스트_Vcc로 끌어올립니다. |
| SFP 입력 낮은 | VIL | 0 | 0.8 | V | 47km에서 10km까지 VCC로 이동합니다. |
| SFP 입력 값 | 2 | Vcc + 0.3V | V | 47km에서 10km까지 VCC로 이동합니다. |
| 송전선-SFP | ||||||
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고/조건 |
| 라인 주파수 | fL | 125 | MHz | IEEE 802에 따라 5단계 암호화3 | ||
| Tx 출력 저항 | 젠장, 텍사스 | 100 | 오프 | 분차 | ||
| Rx 입력 저항 | 젠, RX | 100 | 오프 | 분차 | ||
