상세 정보 |
|||
데이터 속도: | 40Gb/s | 커넥터 유형: | QSFP+에서 QSFP+로 |
---|---|---|---|
길이: | 1M~7M 또는 주문을 받아서 만드는 | 재료: | 구리 케이블 |
애플리케이션: | FTTH FTTB FTTX 네트워크 | 와이어 AWG: | AWG30/26 옵션 |
전원 공급 장치: | 3.3V | 작업 온도: | 0~70℃ |
제조사: | 예 | 보증: | 1년 |
하이 라이트: | AWG24 직접 연결 구리 케이블,직접 연결 구리 케이블 3M,40G QSFP+ to QSFP+ AWG24 케이블 |
제품 설명

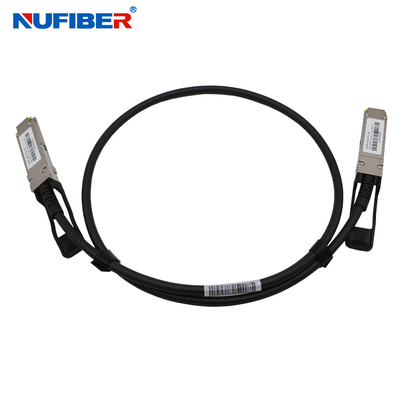

QSFP+ 케이블 40g QSFP+-QSFP+ DAC 패시버 AWG24 직접 연결 구리 케이블 1M 3M
설명
QSFP+(Quad Small Form-factor Pluggable Plus) 구리 직접 연결 케이블은 매우 짧은 거리에 적합하며 랙 내 및 인접 랙 전반에 걸쳐 QSFP+ 스위치의 QSFP+ 포트 간에 40기가비트 링크를 설정하는 매우 비용 효율적인 방법을 제공합니다.이 케이블은 40GbE 및 Infniband 표준에 사용되어 성능을 극대화합니다.QSFP+는 40Gb/s의 총 데이터 대역폭을 제공할 수 있는 고밀도 케이블 연결 시스템에 대한 새로운 데이터 센터 및 고성능 컴퓨팅 애플리케이션 요구 사항을 충족하도록 설계되었습니다.이 상호 연결 시스템은 QSFP MSA 및 IBTA(InfiniBand Trade Association)와 같은 기존 산업 표준 사양을 완벽하게 준수합니다.QSFP+ 케이블은 IEEE 802.3ba(40Gb/s) 및 Infiniband QDR(채널당 4x10Gb/s) 사양에 정의된 대역폭 전송 요구 사항을 지원합니다.
주요 특징들
- 준수 QSFP MSA 사양
- IEEE802.3ba 및 Infiniband QDR 사양과 완벽하게 호환
- 40Gb/s 총 대역폭
- 10Gbps에서 작동하는 4개의 독립적인 이중 채널, 2.5Gbps, 5Gbps 데이터 속도도 지원
- 100옴 차동 임피던스 시스템
- 단일 3.3V 전원 공급 장치, 저전력 소비, <1.5W
- 낮은 근거리 누화(NEXT)
- 작동 케이스 온도: -40 ~ 85°C
- 우수한 EMI 성능을 위한 전체 금속 하우징
- 페어 투 페어 스큐 최소화를 위한 정밀 공정 제어
- PECL 신호의 AC 커플링
- 케이블 서명 및 시스템 통신용 EEPROM
- 30 AWG ~ 24 AWG 케이블 크기 사용 가능
- RoHS 준수
애플리케이션
- 데이터
-
서버
네트워크 스토리지 시스템
라우터
외부 스토리지 시스템
데이터 센터 네트워킹 - 연락
-
스위치
라우터 - 산업 표준
-
InfiniBand 무역 협회(IBTA)
IEEE802.3ba
40기가비트 이더넷(40G BASE – CR4)
기술적인 모수
매개변수 | 상징 | 분 | 최대 | 단위 | 메모 |
보관 온도 | Tst | -40 | 125 | 섭씨 | |
상대 습도(비응축) | RS | - | 85 | % | |
작동 케이스 온도 | Topc | -40 | 85 | 섭씨 | 1 |
전원 전압 | VCC3 | -0.3 | 3.6 | V | |
LVTTL 입력의 전압 | 빌브틀 | -0.3 | VCC3 +0.2 | V |
매개변수 | 상징 | 분 | 최대 | 단위 |
작동 케이스 온도 | Topc | -40 | 85 | 섭씨 |
상대 습도(비응축) | RS | - | 85 | % |
전원 전압 | VCC3 | 3.135 | 3.465 | V |
전원 공급 전류 | ICC3 | 750 | - | 엄마 |
총 전력 소비 | PD | - | 2.0 | 여 |
기계적 치수
주문 정보:
P/N |
속도 |
애플리케이션 |
최대 거리 |
미디어 |
상호 작용 |
QSFP28-100G-DXM | 103.1Gb/s | 100GBASE-DAC | 5m | 패시브 케이블 | QSFP28 ~ QSFP28 |
QSFP28-SFP28-DXM | 103.1Gb/s | 100GBASE-DAC | 5m | 패시브 케이블 | QSFP28 ~ 4XSFP28 |
QSFP-40G-DXM | 41.2Gb/s | 40GBASE-DAC | 5m | 패시브 케이블 | QSFP+에서 QSFP+로 |
QSFP-4SFP-DXM | 41.2Gb/s | 40GBASE-DAC | 5m | 패시브 케이블 | QSFP+ ~ 4xSFP+ |
QSFP-40G-DXM | 41.2Gb/s | 40GBASE-DAC | 10m | 활성 케이블 | QSFP+에서 QSFP+로 |
QSFP-4SFP-DXM | 41.2Gb/s | 40GBASE-DAC | 10m | 활성 케이블 | QSFP+ ~ 4xSFP+ |
SFP28-25G-DXM | 25.78Gb/s | 25GBASE-DAC | 5m | 패시브 케이블 | SFP28 ~ SFP28 |
SFP-10G-DXM | 10.3Gb/s | 10GBASE-DAC | 10m | 패시브 케이블 | SFP+에서 SFP+로 |
SFP-10G-DXM | 10.3Gb/s | 10GBASE-DAC | 15m | 활성 케이블 | SFP+에서 SFP+로 |
제품 쇼
