섬유 컨버터 SM 이중 통신 20 킬로미터 자동 시험 신호 속도에 대한 GM268SM-F20 일련입니다

제품 설명

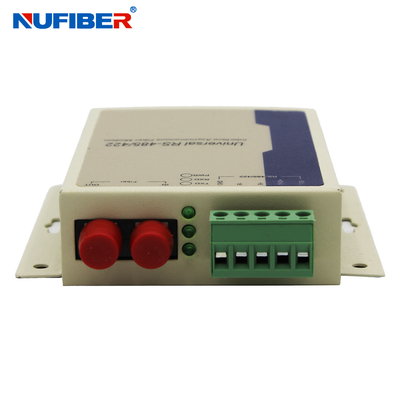

섬유 컨버터 RS485/422 섬유 모뎀 SM 이중 통신 20 킬로미터 GM268SM-F20에 일련입니다

기술

모델 268은 일종의 많은 기능과 경제 RS-485/422 인터페이스 광학 섬유 모뎀입니다. 호스트 또는 SCADA 제어기에 RTU를 연결하는 것은 최상의 선택입니다. 그것은 광학 섬유를 전사 매체로 이용했고 체계의 전달 함수를 증가시킵니다. 통신 설비는 삼가고 천둥 번개, 상승, 전자기에 효과적인 위협이 보안 환경 하에 어지럽힙니다.

기능과 특성

a) 지원 RS-485/RS-422 인터페이스

b) 비동기, 점 대 점, 금리 최고 120Kbps

c) 5V DC 전원 입력을 지원하세요

d) 1500W 낙뢰 보호, 15KV 정전기방지

e) RS-485/422 공항은 32 이음매 (캔 선택 손 테일러 128 이음매)을 지원합니다

f) 동작 파장 : 1310nm

g) 자동 시험 신호 속도, 제로 지연 자동차 전송

성능 지침

조화시키세요 : RS-422 표준 미국 전자 공업회인 지원 EIA 알에스 485 방식

비율 : 0-120Kbps

거리를 전하세요 : RS-485/422 공항 1200m, 광 포트 다중-모드 2KM, 단일 모드 20KM

작업 환경 : -25C 내지 70C

출현 지침

인터페이스 타입 : 5 비트 단자 블록 (RS-485/422), 다중-모드 선택 ST / SC / FC 인터페이스, 단일 모드 선택 FC / SC / ST 인터페이스

L*W*H : 100mm*69mm*22mm

샐 : 철

색 : 백색

중량 : 230g

핀은 정의합니다

광섬유 인터페이스

에 --------- 광섬유 입력

아웃 --------- 광섬유 출력

아르 에스 422는 좌현으로 향하게 합니다

T+ --------- 아르 에스 422는 +를 보냅니다

Ｔ- --------- 아르 에스 422는 보냅니다 -

R+ --------- 아르 에스 422는 +를 받았습니다

Ｒ- -------- 아르 에스 422는 받았습니다 -

국민 총수요 --------- 땅

알에스 485 방식은 좌현으로 향하게 합니다

D+ --------- RS-485+

Ｄ- --------- 알에스 485 방식-

국민 총수요 --------- 땅

표시등은 설명합니다

전원 : 전력 지시

르크스드 : 광섬유 인터페이스는 지시를 받습니다

트스드 : 광섬유 인터페이스 전송 지시
