상세 정보 |
|||
| 상품 이름: | 광섬유 전송기 | 사이즈: | 21*13.5*2.5cm |
|---|---|---|---|
| 색: | 검정색 | 전기적 포트: | 8 채널 BNC |
| 보증: | 1년이요 | 섬유형: | 단일 파이버 단일모드 |
| 파장: | 1310nm/1550nm | 재료: | 철 상자 |
| 거리: | 20km | ||
| 하이 라이트: | 8BNC 섬유 비디오 송신기와 Receiver,20KM 섬유 비디오 송신기와 수신기 |
||
제품 설명
광섬유 동축 비디오 변환기 8BNC 광섬유 비디오 송신기 및 수신기 CCTV NF-8V-T/R-F20
설명
NuFiber® 광섬유 비디오 트랜시버 NF-8V1D-T/R은 8채널 컴포지트 비디오의 디지털 전송과 1개의 리턴 rs485 데이터, 오디오 없음, PTZ 카메라 제어가 필요한 애플리케이션을 위해 설계되었습니다.
단일 모드 또는 다중 모드, NF-8V1D-T/R은 FC/PC 또는 ST/PC 광 커넥터를 지원할 수 있으며 데이지 체인 시스템에서 사용할 수 있습니다(맞춤형 필요).광학 예산에 따른 전송 거리 범위.제조업체의 표준은 단일 모드 20km 또는 다중 모드 1km입니다.
주요 특징들
• 지점 간 또는 데이지 체인 연결 지원
• 하나의 광섬유를 통한 비압축 디지털 컴포지트 비디오
• 모든 PAL, NTSC, SECAM 비디오 시스템과 호환 가능
• 최대 1.2km 거리에 대한 다중 모드 광섬유 지원
• 최대 100km 거리에 대한 단일 모드 광섬유 지원
• LED 상태는 작동 매개변수의 신속한 표시를 제공합니다.
• EMI 또는 RFI 및 접지 루프 없음
• 독립형 또는 랙 마운트
• OEM 제공, 고객 사양에 따라 생산
명세서
| • 동영상 | |
| 비디오 입출력 임피던스 | BNC 75Ω |
| 채널 수 | 8채널 비디오 |
| 비디오 입력 | 1볼트 pk-pk(75옴) |
| 대역폭 | 5Hz - 8MHz |
| 비트 해상도 | 8비트 디지털 전송 |
| 차동 이득 | < 1.5% |
| 차동 위상 | < 1.5 ° |
| 경사 | < 5% |
| 신호 대 잡음비(SNR) | > 67dB |
| • 데이터 | |
| 데이터 형식 | RS485 |
| 비트 오류율 | 10E-9 |
| • 커넥터 | |
| 광학 | FC(ST, SC 옵션) |
| 동영상 | BNC |
| • 전기 및 기계 | |
| 입력 전원 요구 사항 | DC5V @ 2A |
| 전원 어댑터 | AC 100V~240V |
| 독립형 치수 | 210*135*25mm |
| 4U 랙 치수용 카드 | 198*140*50mm |
| • 환경 | |
| 작동 온도 | 0°C ~ +50°C |
| 보관 온도 | -20°C ~ +70°C |
| 상대 습도 | 0% ~ 95%(비응축) |
| MTBF | >100,000시간 |

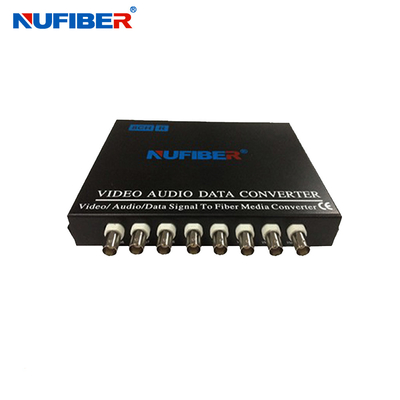

제품 쇼
연결 다이어그램
포장 및 배송
